¿Cómo configurar el AFDD (dispositivo de detección de falla de arco) en el Ecostruxure power design-Ecodial?

Article available in these languages: English

En Ecodial a continuación se describen los pasos para configurar AFDD.

Paso 1
  • Crear la red
  • Asegúrese de que el AFD se utilice en redes monofásicas, 50 HZ y hasta 25 A (NL) y 40 A (FR) sólo para cargas finales

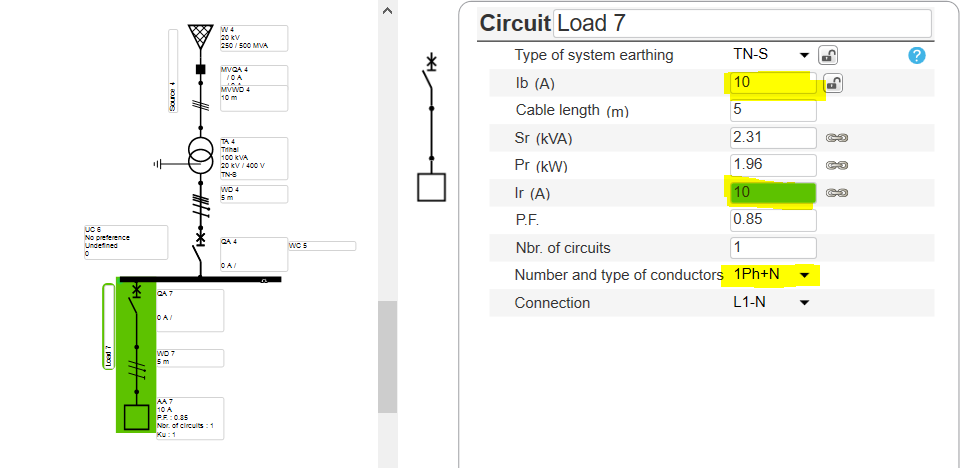

Load 7

Paso 2
  • Seleccionar el interruptor de la carga
  • Activar el AFD

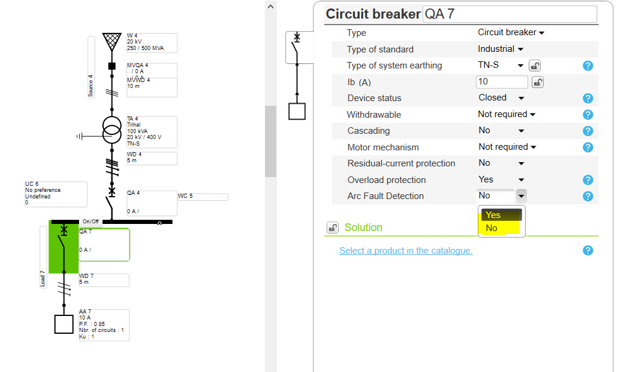

AFD Selection

Paso 3
  • Ejecutar el cálculo para la selección automática de AFD

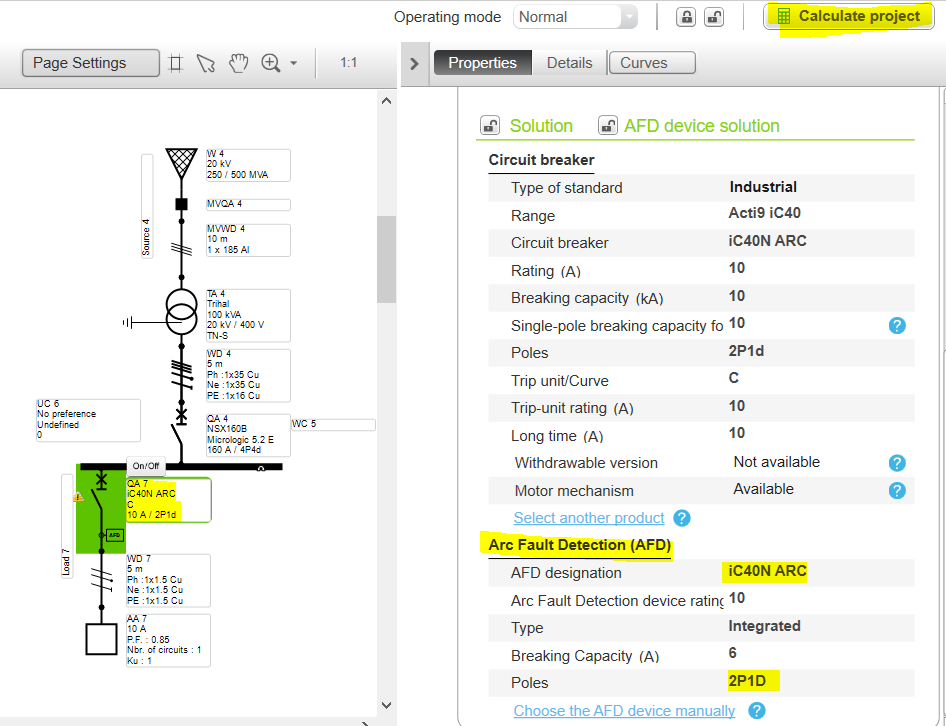

AFD Result


Paso 4
  • Para la selección manual de AFD, haga clic sobre el equipo
  • Seleccione la ficha de selección de AFD para obtener más opciones

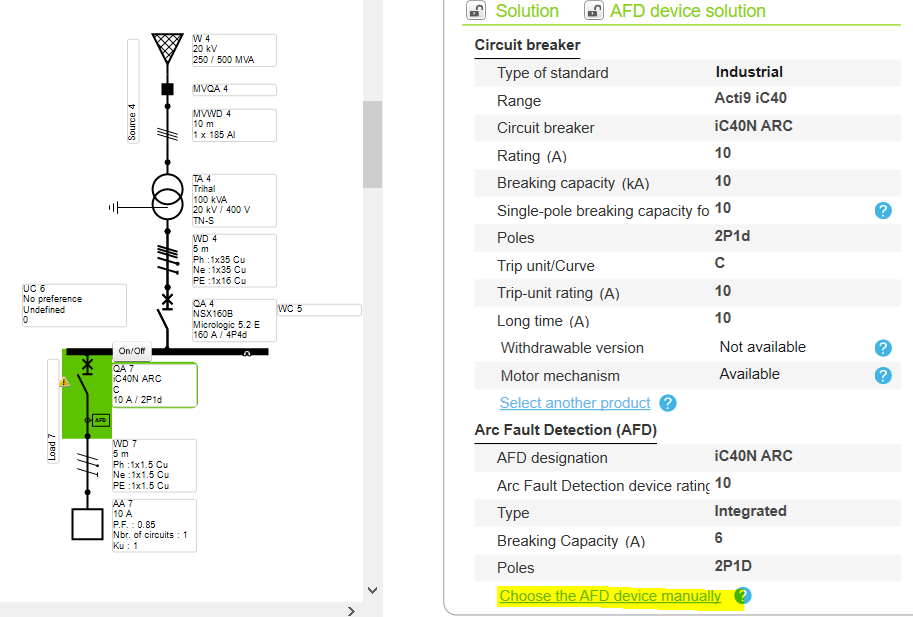

AFD Characteristics
Paso 5
  • Verificar la especificación y validarla según el requerimiento

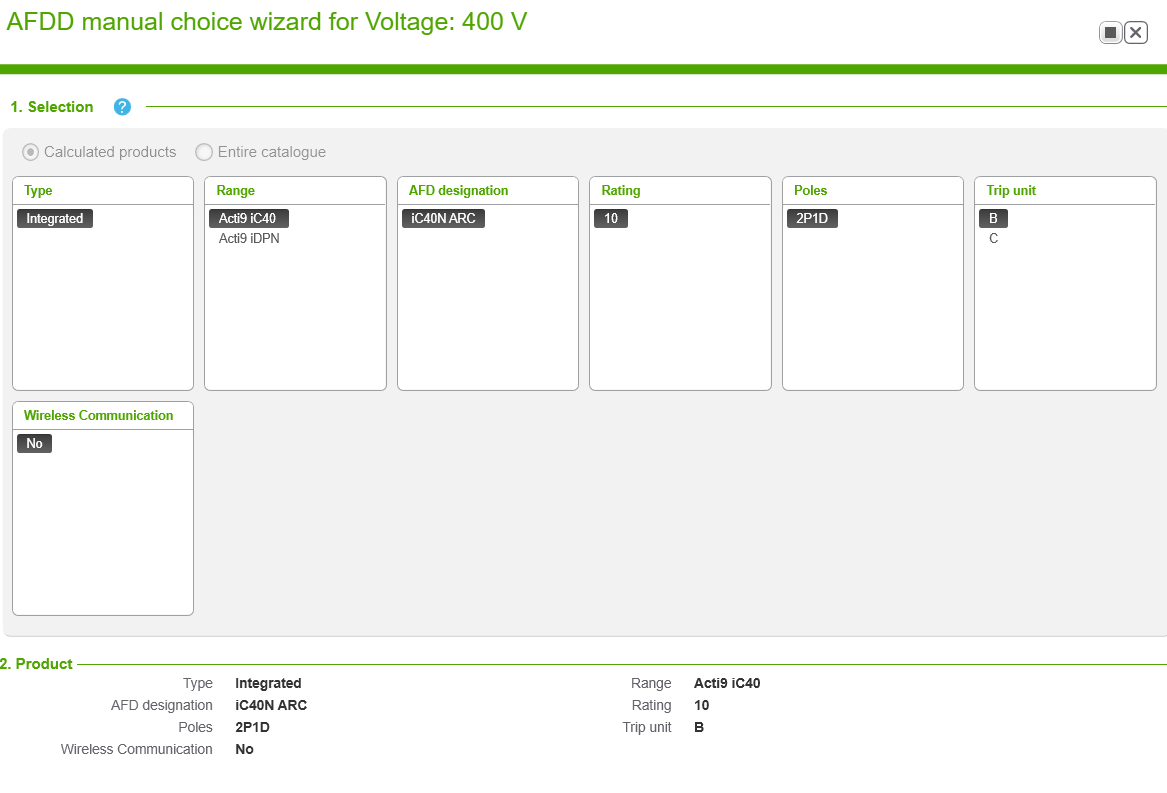

AFDD 400V
Paso 6
  • Ejecutar el cálculo

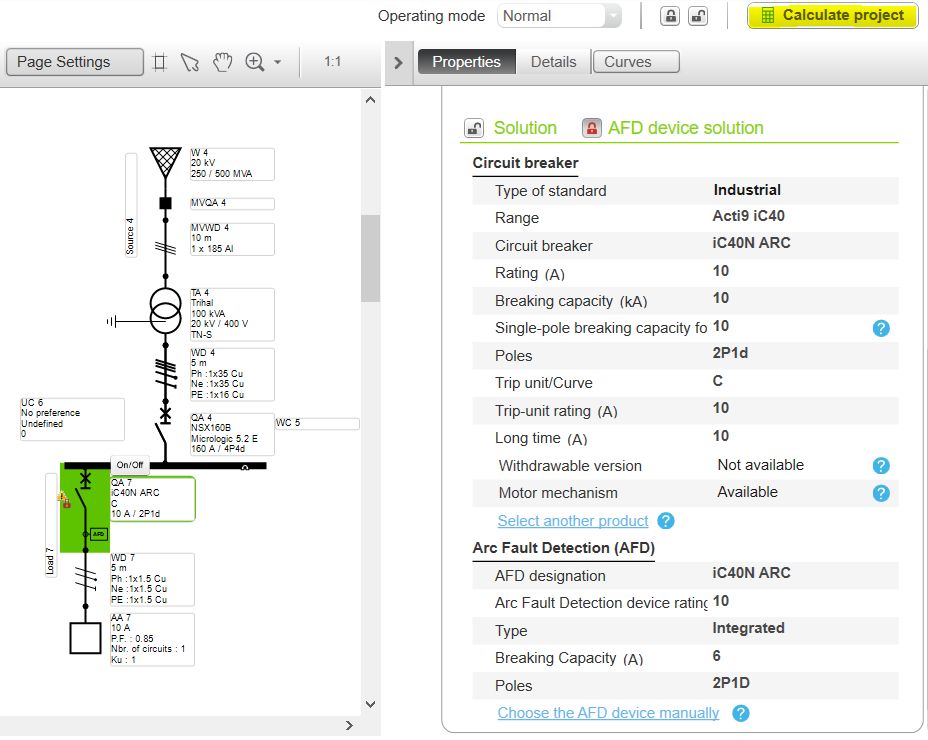

Calculation


Paso 7
  • El interruptor se incorpora con éxito con el AFDD.

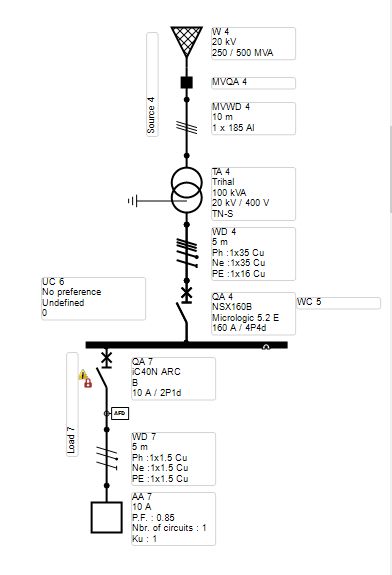

Final circuit
