La protección de falla a tierra de TeSys T monitorea solo la suma de vectores de la corriente de 3 fases y no la línea de tierra (earth)/ masa(ground) por separado para cualquier corriente residual, por lo tanto la denominamos falla a tierra.
TeSys T no está diseñado para proteger a las personas de daños causados por corriente a tierra, sino para proteger el motor y los equipos relacionados.
En TeSys T, la protección contra fallas a tierra se utiliza para estimar la vida útil de su motor. El motor antiguo tendrá un aumento de fugas de tierra.
Para concluir si TeSys T puede realizar protección contra fallas a tierra, debe consultar sus normas y códigos de seguridad nacionales y locales para determinar si las características y configuraciones de disparo de TeSys T serán adecuadas para sus necesidades.

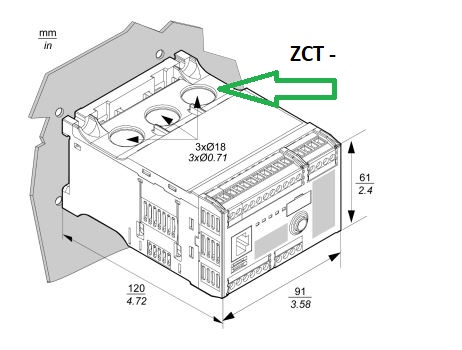

No existe dicho procedimiento de prueba disponible para él. Simplemente puede inyectar la corriente a través del LTMR asociado con su ZCT (transformador de corriente tipo cero-fase) y verificar su comportamiento si la suma del vector de las tres fases no es cero.
Para esto, debe configurar LTMR para los ajustes de falla a tierra y para obtener más información sobre la falla a tierra, consulte el enlace a seguir de la guía del usuario de TeSys T páginas 36-39 y 101-104 .
TeSys T LTMR - Manual del Usuario
TeSys T no está diseñado para proteger a las personas de daños causados por corriente a tierra, sino para proteger el motor y los equipos relacionados.
En TeSys T, la protección contra fallas a tierra se utiliza para estimar la vida útil de su motor. El motor antiguo tendrá un aumento de fugas de tierra.
Para concluir si TeSys T puede realizar protección contra fallas a tierra, debe consultar sus normas y códigos de seguridad nacionales y locales para determinar si las características y configuraciones de disparo de TeSys T serán adecuadas para sus necesidades.
No existe dicho procedimiento de prueba disponible para él. Simplemente puede inyectar la corriente a través del LTMR asociado con su ZCT (transformador de corriente tipo cero-fase) y verificar su comportamiento si la suma del vector de las tres fases no es cero.
Para esto, debe configurar LTMR para los ajustes de falla a tierra y para obtener más información sobre la falla a tierra, consulte el enlace a seguir de la guía del usuario de TeSys T páginas 36-39 y 101-104 .
TeSys T LTMR - Manual del Usuario
