Problema
La orientación de las terminaciones de fibra óptica en los interruptores administrados TCSESM se invierte de cómo se encuentra en los switches administrados 499NOS27100.

Línea de productos
Todos los conmutadores (switches) administrados TCSESM.

Entorno
Windows 10

Resolución
Informar al usuario que la orientación de las terminaciones de fibra óptica en los switches administrados TCSESM están invertidos de los que se encuentran en los switches administrados NOS.

Las terminaciones de conexión Ethernet de fibra óptica en los conmutadores TCSESM están etiquetadas como de Transmisión y de Recepción utilizando un círculo con una flecha hacia la izquierda o la derecha.

Las terminaciones de conexión Ethernet de fibra óptica del conmutador administrado 499NOS27100 no están etiquetadas y es muy difícil determinar qué conexión es para transmitir y cual para recibir.

Si se asume que las terminaciones en ambos interruptores están orientadas de la misma manera, esto podría causar problemas cuando los dos Switches están conectados entre sí en un anillo redundante.

Cuando conecte ambos tipos de Switches juntos en una configuración de anillo redundante, el usuario debe tener en cuenta que:

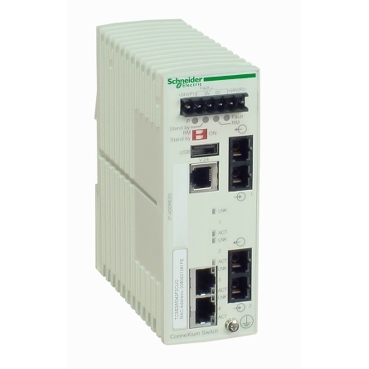

• Las terminaciones de los conmutadores TCSESM están etiquetadas para Transmisión en la parte superior y como Recepción en la parte inferior de la conexión de fibra óptica.
• Las terminaciones en el conmutador sin etiquetas 499NOS, la Recepción es la parte superior y la Transmisión en la parte inferior de la conexión de fibra óptica.
