¿Cómo una bobina tipo MN/UVR dispara un interruptor automático?

Problema:
¿Cómo funciona una bobina de mínima tensión MN/UVR?

Línea de productos:
Interruptores automáticos

Resolución:

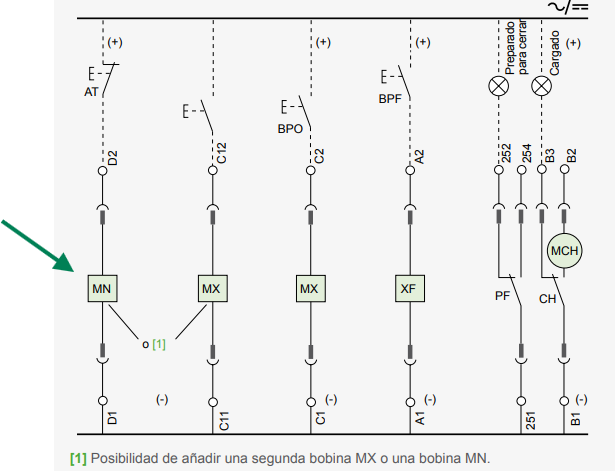

Un dispositivo de disparo de mínima tensión es un accesorio opcional en un interruptor automático que dispara mecánicamente el interruptor cuando la tensión en las terminales cae por debajo de un nivel de umbral. Es una bobina y un pistón. Cuando se suministra tensión, la bobina se activa y retrae el pistón. Cuando se retira esa tensión, el pistón ya no se sujeta y empuja sobre una palanca en el interruptor que lo dispara.

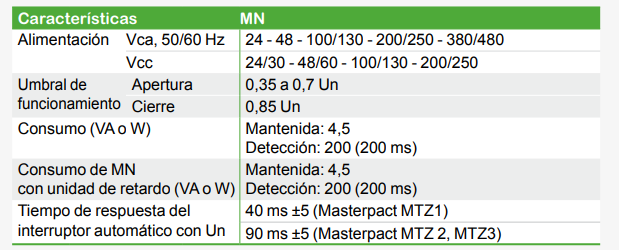

La energía para el disparo por mínima tensión no viene del interior del interruptor, por lo que debe ser suministrada desde una fuente externa. Algunos interruptores automáticos permiten la instalación en campo de un kit de disparo de mínima tensión, mientras que otros requieren la instalación de fábrica cuando se pide el interruptor. Revise el tipo de interruptor específico para conocer los valores nominales de tensión de Vca/Vcc disponibles y para el método de instalación.
