¿Cómo puedo conectar SoMove a un variador Altivar Process a través de Ethernet TCP/IP o Profinet?

Problema:
Conexión de SoMove al VFD mediante la conexión de red Ethernet.

Línea de productos:
ATV61
ATV71
ATV630
ATV930
ATV320
ATV340
ATV32

Entorno:
Opción de Ethernet IP o Profinet instalada.
VW3A3316, VW3A3320, VW3A3627 VW3A3720

Causa:
No se detecta la unidad al intentar conectarse.

Solución:
Vea las capturas de pantalla adjuntas que muestran SoMove V2.9.4

PASO 1
Apague el firewall de su ordenador antes de empezar para tener acceso a su puerto Ethernet.


PASO 2
Edite la conexión en el puerto ethernet de su ordenador y configure la dirección IP en el variador Altivar utilizando una HMI.
Configuración del ordenador o PC:
Ejemplo de configuración de la dirección IP de su PC.
Buscar ajustes Ethernet
-Cambiar opciones del adaptador
- Elija el puerto Ethernet que desea utilizar.
-Elija Propiedades
-Asegúrese de que IPV4 e IPV6 están marcadas.
-Haga doble clic en la configuración IPV4.
-Seleccione "Usar la siguiente dirección IP" e introduzca una dirección IP para el puerto Ethernet de su PC.
Tenga en cuenta que esta dirección IP tiene que coincidir con la dirección IP de la unidad hasta el último octeto.
Dirección IP de la unidad = 10.172.86.1 (para la unidad) y dirección IP de su PC = 10.172.86.10 (su ordenador).
Dirección de subred= 255.255.255.0
-Elija ok


Configuración del Variador
Ejemplo de configuración de la dirección IP del accionamiento mediante la HMI remota en los ajustes de Ethernet de la programación.
Tipo=Fijo
Dirección IP= 10.172.86.1 (para el accionamiento)
Dirección de subred= 255.255.255.0
-Apague y encienda su Inversor después de cambiar la dirección IP.


PASO 3
Abra Somove 2.9.4 o más reciente y configure sus ajustes de "editar conexión/escanear".
-Haga click en "editar conexión/escanear"
-Elija Modbus TCP doble click
-Elija la configuración avanzada (pequeño icono de engranaje).
-Elija Más
-Elija la pestaña Escanear
-Ahora escriba la dirección IP de la unidad, por ejemplo 10.172.86.1
-Seleccione Escaneo Único e introduzca 1
-Aplicar y OK
-Aceptar de nuevo


PASO 4
-Ahora Busque el Dispositivo para ver si su PC encuentra el Drive.
-Haga doble clic en la imagen de la unidad para conectar y cargar desde el dispositivo.

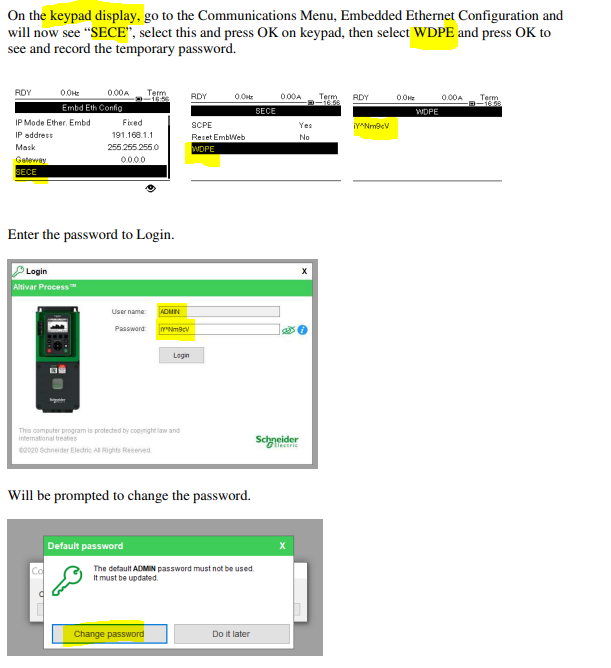

NOTA: Si el firmware de sus variadores ATV630 o ATV930 es la versión V3.3IE o superior, ahora incluirá funciones de ciberseguridad y tendrá que introducir una contraseña antes de conectarse al variador a través de Ethernet o Profinet. Encontrará esta contraseña exclusiva en su HMI, en el menú Comunicaciones, Configuración de Ethernet integrada, y busque SECE.  SECE seleccione OK en la HMI y, a continuación, seleccione WDPE y pulse OK.  Ahora verá su contraseña única, por ejemplo "iY^Nm9cV".
Esta contraseña es temporal y necesitará ser cambiada y recordada.

El nombre de usuario: ADMIN (todo en mayúsculas)
La contraseña: iY^Nm9cV (sólo para este ejemplo)







Por favor, lea y entienda antes de marcar OK.



Somove está cargando la configuración de la unidad a su Somove en su PC​​​​​​​




Ahora está conectado al Drive. Esto se muestra cuando la barra de la parte superior se vuelve naranja.​​​​​​​




Tenga en cuenta que se le pedirá que introduzca una contraseña cuando se conecte a través de Ethernet o Profinet si su unidad de proceso es la versión V3.3IE o superior, por lo que si usted vive en una zona o trabaja para una empresa que no requiere u obliga a tener una contraseña para Ethernet o Profinet para la seguridad cibernética puede desactivar la función si lo desea.  De lo contrario, deje la función activa, que puede ofrecer la mejor seguridad cibernética.


Hecho.

​​​​​​​NOTA:

Este ejemplo debería funcionar usando.
-Ethernet TCP
-Ethernet IP
-Profinet
