Quelles sont les limitations de contraintes thermiques I²t et de courant de crête des disjoncteurs de la gamme C60 ?

La classification I2t (limitation énergétique) est définie par la classe de limitation énergétique et la gamme C60 de MCB fait partie de la classe 3. la classe de limitation énergétique 1, 2 ou 3 correspond à la valeur admissible I2t (résiduelle transitoire) des disjoncteurs.

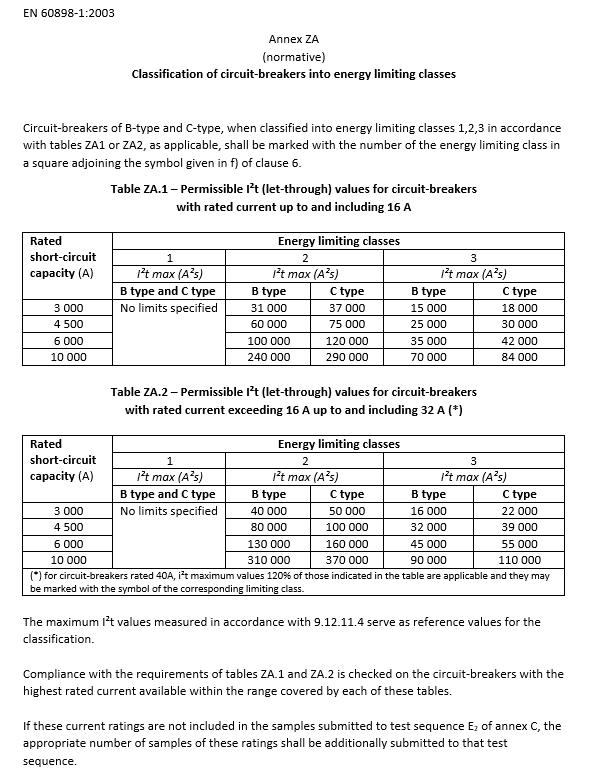

Voir ci-dessous les tableaux des classes 1, 2 & 3 de disjoncteurs pour les différents pouvoirs de coupure et les différentes valeurs nominales des disjoncteurs. Voir les valeurs I2t de la Classe 3 pour la gamme de disjoncteurs C60.
