Hoe moeten variabelen uit EcoStruxure Control Expert (voorheen: Unity Pro) in Vijeo Designer worden geïmporteerd?

De variabelen kunnen worden geïmporteerd door het symboolbestand van de PLC-toepassing te verbinden:

• In de projectnavigator van EcoStruxure Control Expert (voorheen: Unity Pro), exporteer de variabelen naar een .XVM-formaat (of .SCY),
• In de projectnavigator van Vijeo Designer, kies "Verbindingsvariabelen" en kies het bestand dat u daarnet hebt geëxporteerd.

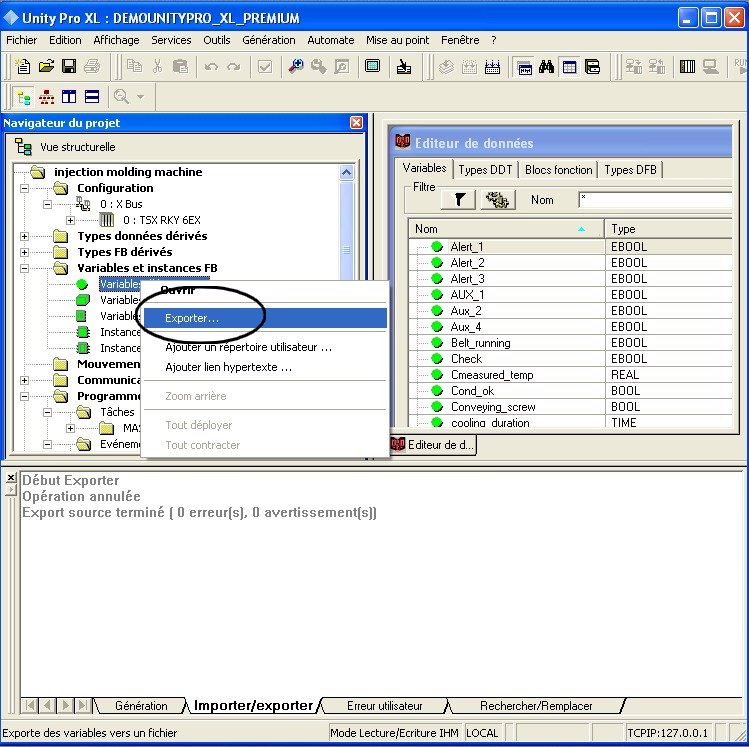

Voorbeeld van een export met Unity Pro (nu EcoStruxure Control Expert):

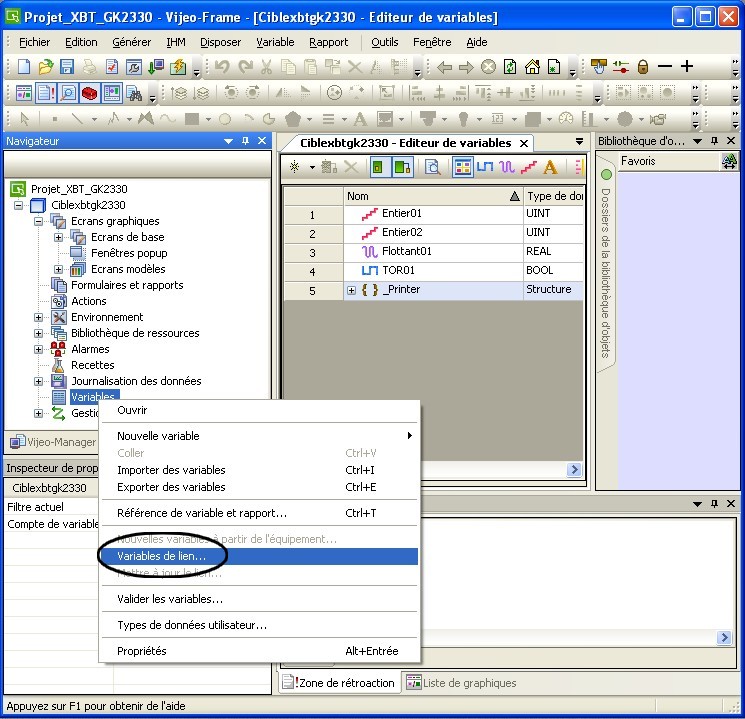

Voorbeeld van een import in Vijeo Designer:


Hierbij een video met een voorbeeld:
