Hoe een motorbeveiligingsschakelaar type GV2, GV3 of GV7 gebruiken bij een enkelfasige of continue belasting?
Productgroep
Motorbeveiligingsschakelaar GV2 en GV3
Toepassingsgebied
Gebruik in enkelfasige toepassingen of gelijkstroomtoepassingen.
Oplossing
De motorbeveiligingsschakelaars GV2, GV3 zijn ontworpen voor de beveiliging van driefasige asynchrone motoren maar kunnen eveneens een enkelfasige belasting beveiligen (type enkelfasige motor).

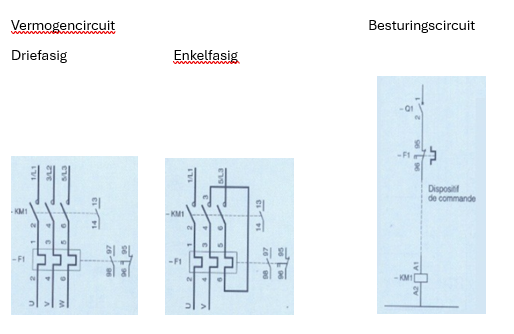

Om deze voor dergelijke toepassingen te cableren dient u 2 polen van de GV in serie te plaatsen.
Op deze manier worden de 3 polen van de motorbeveiligingsschakelaar gebruikt.
Belangrijke opmerkingen
De motorbeveiligingsschakelaars type GV7 kunnen niet gebruikt worden voor het beveiligen van een enkelfasige belasting aangezien de detectie van de afwezigheid van een fase gebeurt door een meting van de tijd tussen de verschillende fasen.
Indien de bekabeling wordt uitgevoerd zoals hierboven aangeven, zal er binnen de 4 seconden uitgeschakeld worden.
De motorbeveiligingsschakelaars GV2, GV3 en GV7 zijn niet geschikt voor het beveiliging van een gelijkstroombelasting (DC).
Motorbeveiligingsschakelaar GV2 en GV3
Toepassingsgebied
Gebruik in enkelfasige toepassingen of gelijkstroomtoepassingen.
Oplossing
De motorbeveiligingsschakelaars GV2, GV3 zijn ontworpen voor de beveiliging van driefasige asynchrone motoren maar kunnen eveneens een enkelfasige belasting beveiligen (type enkelfasige motor).
Om deze voor dergelijke toepassingen te cableren dient u 2 polen van de GV in serie te plaatsen.
Op deze manier worden de 3 polen van de motorbeveiligingsschakelaar gebruikt.
Belangrijke opmerkingen
De motorbeveiligingsschakelaars type GV7 kunnen niet gebruikt worden voor het beveiligen van een enkelfasige belasting aangezien de detectie van de afwezigheid van een fase gebeurt door een meting van de tijd tussen de verschillende fasen.
Indien de bekabeling wordt uitgevoerd zoals hierboven aangeven, zal er binnen de 4 seconden uitgeschakeld worden.
De motorbeveiligingsschakelaars GV2, GV3 en GV7 zijn niet geschikt voor het beveiliging van een gelijkstroombelasting (DC).
