Op welke manier wordt het signaal van een signalisatiekolom XVB doorgegeven door de verschillende modules ?

Productgroep
Signalisatiekolom XVB

Doel
Verduidelijken van de aansluiting van de verschillende modules van een signalisatiekolom

Oplossing

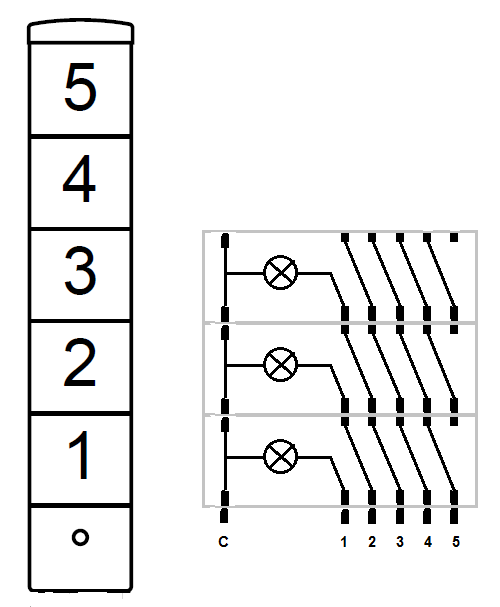

Het onderstaand schema toont de interne verbinding van de verschillende modules van de kolom.
De onderlinge elektrische aansluiting van de verschillende niveau’s gebeurt automatisch.
Via een verschoven aansluiting kan elke module correct worden geïdentificeerd aan de basis van de kolom.
