Hoe een laadstation EVlink Parking EVF2/EVW2 aansluiten
Hierbij de informatie om u te helpen uw laadstation EVlink Parking EVF2…. /EVW2 correct aan te sluiten
Aansluiting volgens het schema « OPTIMUM »
(Aanbevolen schema voor optimale werking van uw terminal)
Uitleg:
1. In de modus OPTIMUM zorgt een storing in het voedingscircuit van een stopcontact er alleen voor dat de voeding van het stopcontact wordt uitgeschakeld en dat het storingssignaal wordt geactiveerd.
2. Het optimaliseert de werking en bevordert de continuïteit van de dienstverlening door elk stopcontact onafhankelijk te maken.
3. De gebruiker wordt van het openen van de beveiliging van het betreffende stopcontact op de hoogte gesteld door een storingsindicatielampje aan de voorzijde van de paal. Deze storing wordt opgenomen in de webserver van het laadstation en kan ook worden doorgegeven aan een webserver (in OCPP) via een computerverbinding of via een GPRS-modem (optie).
Het is noodzakelijk om het laadstation te configureren (*) om de functie in de webserver van het laadstation te activeren.
* Link naar de installatiegids DOCA0060EN
https://www.se.com/be/nl/download/document/DOCA0060EN/
Te verstrekken kabels:
1. Stroomkring (aansluiting/contactor):
Rechterstopcontact :
a. Driefasige aansluiting 3F+N (11 - 22 kw):
=> 1 kabel 5Gxxx (6 à 16 mm²) afhankelijk van de grootte van de stroomopwaartse bescherming en de berekeningsnota.
b. Enkelfasige aansluiting 1F+N (3,7 – 7,4 kW) :
=> 1 kabel 3Gxxx (6 à 16 mm²) afhankelijk van de grootte van de stroomopwaartse bescherming en de berekeningsnota.
Linkerstopcontact
a. Driefasige aansluiting 3F+N (11 - 22 kw):
=> 1 kabel 5Gxxx (6 à 16 mm²) afhankelijk van de grootte van de stroomopwaartse bescherming en de berekeningsnota.
b. Enkelfasige aansluiting 1F+N (3,7 – 7,4 kW) :
=> 1 kabel 3Gxxx (6 à 16 mm²) afhankelijk van de grootte van de stroomopwaartse bescherming en de berekeningsnota.
2. Controle/besturingscircuit (aansluiting/aansluitblok voor hulpcircuit):
a. Voor een laadstation met 2 stopcontacten:
- Voorzie een kabel 12G 1,5mm².
b. Voor een laadstation met 1 stopcontact:
- Voorzie een kabel 7G 1,5 mm².
Verdeling van de geleiders:
- 3 geleiders voor de hulpspanning 230V: F-N -PE
- 2 geleiders voor uitschakeling MNx stopcontact n° 1
- 2 geleiders voor uitschakeling MNx stopcontact n° 2
- 1 gemeenschappelijke geleider 24Vdc naar OF automaat
- 1 geleider OF terugkeerpositie van de automaat stopcontact n° 1 (spanning 24 Vdc)
- 1 geleider OF terugkeerpositie van de automaat stopcontact n° 2 (spanning24 Vdc)
=> De 24Vdc die nodig is voor de terugmelding van de positie van de stroomonderbreker/schakelaar wordt geleverd door een externe voeding ref: ABLM1A24006 of ABLM1A24012 die in het verdeelbord voor het laadstation wordt geplaatst.

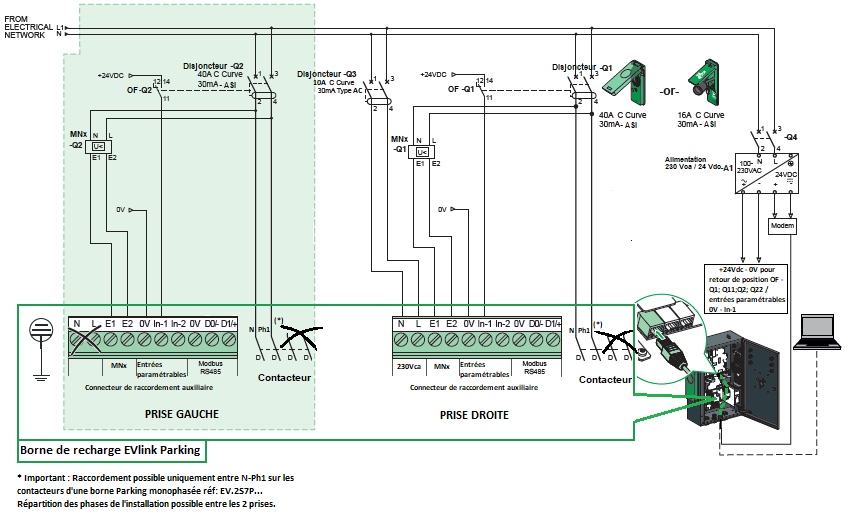

Enkelfasig schema Optimum:

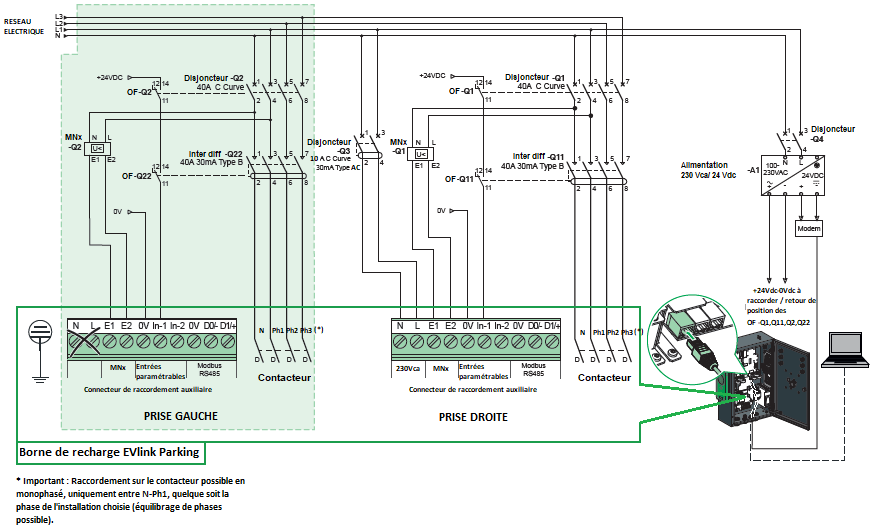

Driefasig schema Optimum:
Aansluiting volgens het schema « OPTIMUM »
(Aanbevolen schema voor optimale werking van uw terminal)
Uitleg:
1. In de modus OPTIMUM zorgt een storing in het voedingscircuit van een stopcontact er alleen voor dat de voeding van het stopcontact wordt uitgeschakeld en dat het storingssignaal wordt geactiveerd.
2. Het optimaliseert de werking en bevordert de continuïteit van de dienstverlening door elk stopcontact onafhankelijk te maken.
3. De gebruiker wordt van het openen van de beveiliging van het betreffende stopcontact op de hoogte gesteld door een storingsindicatielampje aan de voorzijde van de paal. Deze storing wordt opgenomen in de webserver van het laadstation en kan ook worden doorgegeven aan een webserver (in OCPP) via een computerverbinding of via een GPRS-modem (optie).
Het is noodzakelijk om het laadstation te configureren (*) om de functie in de webserver van het laadstation te activeren.
* Link naar de installatiegids DOCA0060EN
https://www.se.com/be/nl/download/document/DOCA0060EN/
Te verstrekken kabels:
1. Stroomkring (aansluiting/contactor):
Rechterstopcontact :
a. Driefasige aansluiting 3F+N (11 - 22 kw):
=> 1 kabel 5Gxxx (6 à 16 mm²) afhankelijk van de grootte van de stroomopwaartse bescherming en de berekeningsnota.
b. Enkelfasige aansluiting 1F+N (3,7 – 7,4 kW) :
=> 1 kabel 3Gxxx (6 à 16 mm²) afhankelijk van de grootte van de stroomopwaartse bescherming en de berekeningsnota.
Linkerstopcontact
a. Driefasige aansluiting 3F+N (11 - 22 kw):
=> 1 kabel 5Gxxx (6 à 16 mm²) afhankelijk van de grootte van de stroomopwaartse bescherming en de berekeningsnota.
b. Enkelfasige aansluiting 1F+N (3,7 – 7,4 kW) :
=> 1 kabel 3Gxxx (6 à 16 mm²) afhankelijk van de grootte van de stroomopwaartse bescherming en de berekeningsnota.
2. Controle/besturingscircuit (aansluiting/aansluitblok voor hulpcircuit):
a. Voor een laadstation met 2 stopcontacten:
- Voorzie een kabel 12G 1,5mm².
b. Voor een laadstation met 1 stopcontact:
- Voorzie een kabel 7G 1,5 mm².
Verdeling van de geleiders:
- 3 geleiders voor de hulpspanning 230V: F-N -PE
- 2 geleiders voor uitschakeling MNx stopcontact n° 1
- 2 geleiders voor uitschakeling MNx stopcontact n° 2
- 1 gemeenschappelijke geleider 24Vdc naar OF automaat
- 1 geleider OF terugkeerpositie van de automaat stopcontact n° 1 (spanning 24 Vdc)
- 1 geleider OF terugkeerpositie van de automaat stopcontact n° 2 (spanning24 Vdc)
=> De 24Vdc die nodig is voor de terugmelding van de positie van de stroomonderbreker/schakelaar wordt geleverd door een externe voeding ref: ABLM1A24006 of ABLM1A24012 die in het verdeelbord voor het laadstation wordt geplaatst.
Enkelfasig schema Optimum:
Driefasig schema Optimum:
