PL7 - Criação de sub-rotina
Questão:
Como criar sub-rotina no PL7*?
Resolução:

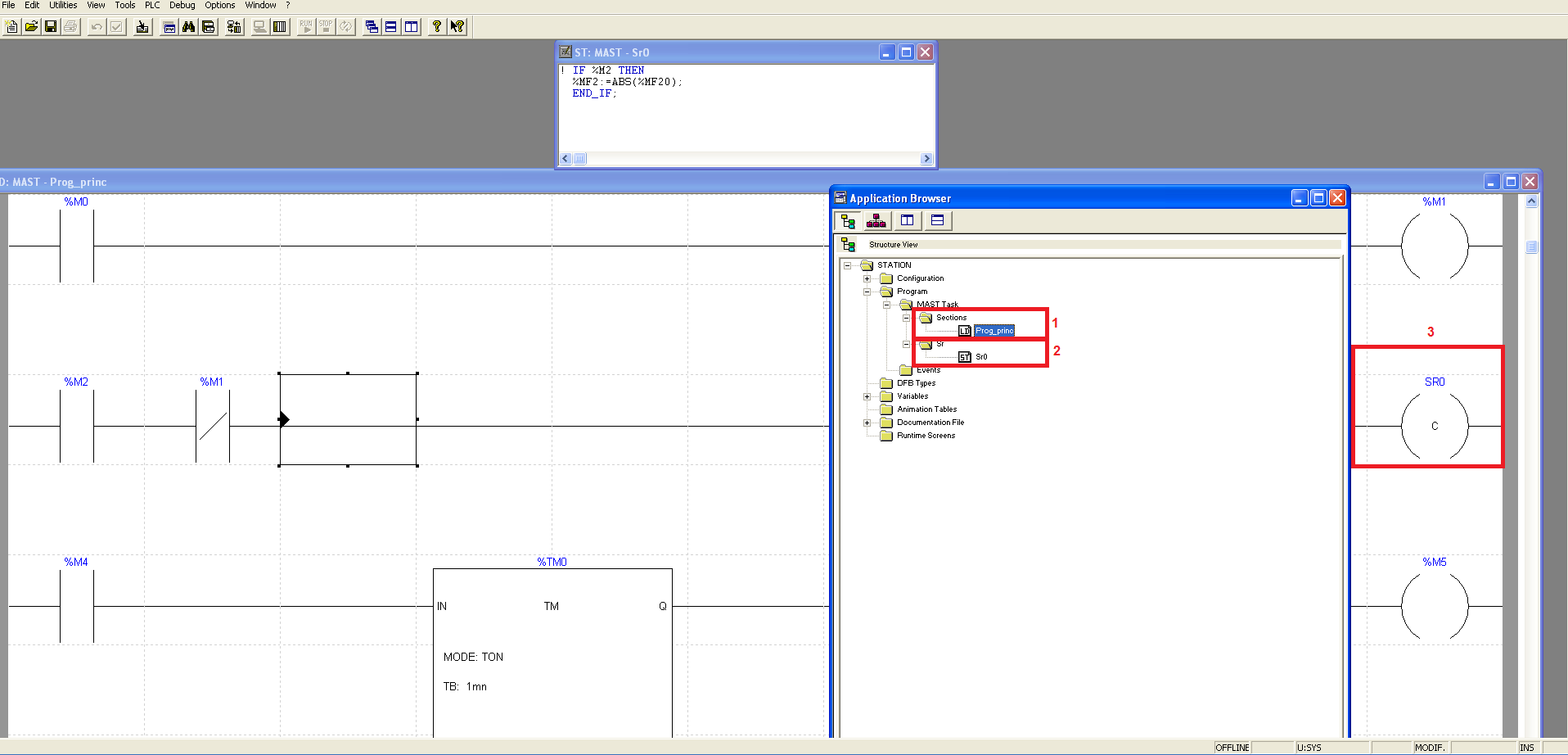

Para criar Sub-rotina no PL7, sendo o programa principal em linguagem LD (Ladder) e a sub-rotina em linguagem ST (texto estruturado):
1. Crie a seção de programa principal em MAST Task;
2. Crie a sub-rotina na pasta Sr (exemplo: Sr0 em linguagem ST - texto estruturado);
3. Na seção de programa principal, a instrução em linguagem LD que executa a sub-rotina é a bobina do tipo C.
* O software PL7 encontra-se obsoleta, fora de comercialização. A Schneider Electric indica a modernização da aplicação com os controladores Modicon TSX Micro (TSX37) e Modicon Premium (TSXP57) para as linhas Modicon M340 e Modicon M580, respectivamente.
Conheça mais sobre as novas linhas:
Modicon M340:
https://www.se.com/ww/en/download/document/DIA6ED2110104EN/
Modicon M580:
https://www.se.com/ww/en/download/document/DIA6ED2151012EN/
Caso sua dúvida persista, nos contate! -> https://www.se.com/br/chat
