Onde localizar o mapa de registros e como ajustar os parametros ModBus em uma Management Card APC?

Questão:
Onde localizar o mapa de registros e como ajustar os parametros ModBus em uma Management Card APC?

Linha de Produto:
Todos os dispositivos APC que comunicam em rede por ModBus TCP/IP ou ModBus RTU.

Ambiente:

• Nobreaks com placa de comunicação integrada;
• Nobreaks com placa de comunicação NMC1 AP9617, AP9618 e AP9619;
• Nobreaks com placa de comunicação NMC2 AP9630, AP9631 e AP9635;
• Nobreaks com placa de comunicação NMC3 AP9640, AP9641 e AP9643;
• Nobreaks Easy UPS com NMC AP9544;
• Nobreaks Easy UPS com NMC E3SOPT001;
• Equipamentos de ar condicionados da linha APC InRow;
• Rack PDUs;
• Rack ATSs;

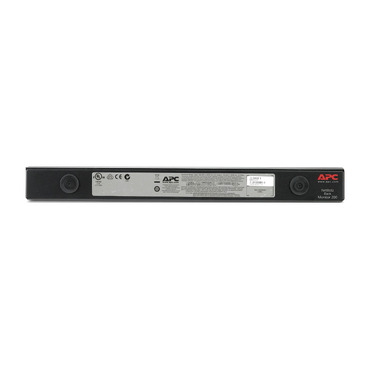

• NetBotz NBRK0200, NBRK0250;
• NetBotz NBWL0755, NBWL0756, NBRK0750.

Causa:
O objetivo deste documento é prover o caminho para que os clientes possam fazer o download do mapa de registros ModBus dos equipamentos da linha APC que disponibilizam este recurso de monitoramento remoto.

Resolução:

1. Onde localizar o mapa de registros

Acesse o link a seguir e idenfique o mapa de registros ModBus relativo ao seu equipamento.
https://www.apc.com/hk/en/search/?q=modbus+register+map+&submit=Search


ou

Acesse a placa de comunicação do equipamento e role a pagina até chegar na documentação e lá idenficar o mapa aplicavel ao seu produto, como por exemplo no link abaixo, a partir da placa NMC3 modelo ap9640.
https://www.apc.com/hk/en/product/AP9640/apc-ups-network-management-card-3/

2. Como ajustar os parametros ModBus em uma Management Card APC?

2.1 ModBus TCP

Configuration > Network > Modbus > TCP
Access
Enable Modbus TCP to view the device through your building management service's interface.
Port
Modbus TCP port number.
Communication Timeout
Modbus TCP communication timeout in seconds.
Keep-Alive
When enabled, an acknowledge request will be sent to the remote end of any still-open modbus/tcp connection that has been idle for two hours - whether or not the communication timeout is set to 'Never'.




2.2 ModBus Serial (quando disponível)

Configuration > Network > Modbus > Serial
Access
Enable Modbus to view the device through your building management service's interface.
Baud Rate
Baud Rate options are 2400, 9600, 19200 or 38400 bps.
Mode
Select the Modbus mode.
Valid options are even parity, odd parity, no parity with 2 stop bits, and no parity with 1 stop bit.
Target Unique ID
A unique identifier from 1 to 247.





2.3 ModBus Serial com FW até V3.7.5

Administration > General > Serial ModBus
Access Enable Modbus to view the device through your building management services interface.
Baud Rate Baud Rate options are 9600 or 19200 bps.
Target Unique ID A unique identifier from 1 to 247.



ou

Administration > Network > Serial ModBus
