Como executar uma reinicialização em um sistema único com painel externo de bypass.
Linha de Produto:
Todos os nobreaks da linha Galaxy e SUVT da APC.
Ambiente:

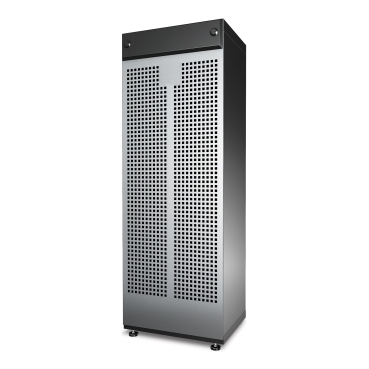

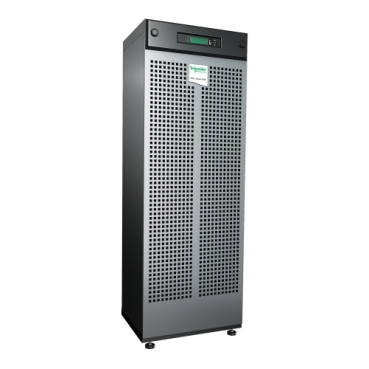

- Galaxy 3500 3:3 Narrow (380V): G35T10KH1B2S, G35T10KH2B2S; G35T15KH2B2S, G35T20KH2B2S
- Galaxy 3500 3:1 Narrow (380V): G35T15K3I2B2S; G35T20K3I2B2S
- Galaxy 3500 3:3 Wide (380V): G35T10KH1B4S, G35T10KH2B4S, G35T10KH3B4S, G35T10KH4B4S, G35T10KHS, G35T15KH2B4S, G35T15KH3B4S, G35T15KH4B4S, G35T15KHS, G35T20KH2B4S, G35T20KH3B4S, G35T20KH4B4S, G35T20KHS, G35T30KH3B4S, G35T30KH4B4S,G35T30KHS, G35T40KH4B4S, G35T40KHS
- Galaxy 3500 3:1 Wide (380V): G35T15K3I2B4S, G35T15K3I3B4S, G35T15K3I4B4S, G35T15K3IS, G35T20K3I2B4S, G35T20K3I3B4S, G35T20K3I4B4S, G35T20K3IS, G35T30K3I3B4S, G35T30K3I4B4S, G35T30K3IS, G35T40K3I4B4S, G35T40K3IS
- Galaxy 3500 3:3 Narrow (208V): G35T10KF2B2S, G35T15KH2B2S
- Galaxy 3500 3:3 Wide (208V): G35T10KF4B4S; G35T15KF4B4S, G35T20KF4B4S; G35T30KF4B4S
- Smart-UPS VT 10kVA: SUVT10KH, SUVTP10KH2B2, SUVTP10KH1B4, SUVT10KF1B2, SUVTP10KF1B2, SUVTP10KF1B4, SUVTP10KF2B2, SUVTP10KF2B4, SUVTP10KF3B4, SUVTP10KF4B4
Smart-UPS VT 15kVA: SUVT15KH, SUVTP15KF2B2, SUVTP15KF2B4, SUVTP15KF3B4, SUVTP15KF4B4
Smart-UPS VT 20kVA: SUVT20KH, SUVTP20KH2B2, SUVTP20KF2B4, SUVTP20KF3B4, SUVTP20KF4B4
Smart-UPS VT 30kVA: SUVT30KH, SUVTP30KH, SUVTP30KH3B4, SUVTP30KF3B4, SUVTP30KF4B4, SUVTP30KH4B4
Smart-UPS VT 40kVA: SUVT40KH, SUVTP40KH, SUVTPF40KB4H, SUVTP40KH4B4
Este FAQ tem como objetivo orientar os clientes a como executar o prodedimento de reinicialização de um UPS singelo com painel externo de baypass.
Resolução:
Consulte também o manual de usuário anexado no final deste artigo.
Precauções de Segurança
Obs.:
O equipamento elétrico deve ser instalado, operado, consertado e mantido somente por pessoal qualificado. A Schneider Electric não será responsabilizada por qualquer consequência resultante do uso deste material.
Uma pessoa qualificada é aquela que tem habilidades e conhecimento relacionados à construção, instalação e operação do equipamento elétrico e recebeu treinamento de segurança para reconhecer e evitar os riscos envolvidos.
Precauções de segurança
Segurança em Eletricidade
Instruções
Para executar uma reinicialização de um UPS singelo com painel externo de baypass,siga os passos abaixo:
1. A partir do(s) gabinete(s) de bateria(s) (caso disponível): Conecte as baterias empurrando-as para dentro.
2. A partir do nobreak: Conecte as baterias (se disponíveis) empurrando-as para dentro.
3. A partir do(s) gabinete(s) de bateria(s) (caso disponível): Coloque o(s) disjuntor(es) de desconexão CC na posição ON (Ligado).
4. A partir do MBP externo: Coloque todos os disjuntores de entrada (Q1) na posição | (ON).
5. A partir do MBP externo: Coloque todos os disjuntores de entrada de bypass (Q5), se disponíveis, na posição | (ON).
6. A partir do MBP externo: Coloque todos os disjuntores de saída (Q2) na posição | (ON).
7. A partir do MBP externo: Coloque o disjuntor de isolamento de saída (Q4) na posição | (ON).
8. A partir do nobreak: Ligue a carga a partir do monitor de cada nobreak usando Control (Controle) > Turn Load On (Ligar a carga) > Yes, Turn Load On (Sim, ligar a carga).
9. Verifique se a carga está ligada (ON).
NOTA: A partir de agora o sistema de nobreak está pronto para suportar a carga.
1. A partir do(s) gabinete(s) de bateria(s) (caso disponível): Conecte as baterias empurrando-as para dentro.
2. A partir do nobreak: Conecte as baterias (se disponíveis) empurrando-as para dentro.
3. A partir do(s) gabinete(s) de bateria(s) (caso disponível): Coloque o(s) disjuntor(es) de desconexão CC na posição ON (Ligado).
4. A partir do MBP externo: Coloque todos os disjuntores de entrada (Q1) na posição | (ON).
5. A partir do MBP externo: Coloque todos os disjuntores de entrada de bypass (Q5), se disponíveis, na posição | (ON).
6. A partir do MBP externo: Coloque todos os disjuntores de saída (Q2) na posição | (ON).
7. A partir do MBP externo: Coloque o disjuntor de isolamento de saída (Q4) na posição | (ON).
8. A partir do nobreak: Ligue a carga a partir do monitor de cada nobreak usando Control (Controle) > Turn Load On (Ligar a carga) > Yes, Turn Load On (Sim, ligar a carga).
9. Verifique se a carga está ligada (ON).
NOTA: A partir de agora o sistema de nobreak está pronto para suportar a carga.
