Como configurar a função de potenciômetro eletrônico (mais/menos velocidade por entradas digitais) no ATV320

Importante : antes de proceder aos ajustes abaixo verifique as condições de segurança de pessoal, da máquina e do local de operação. Complemente esta orientação com a dos manuais do ATV320 e da máquina acionada.

Função potenciômetro eletrônico, utilizando 2 entradas digitais, um para aumentar a velocidade e outro para diminuir a velocidade enquanto a entrada digital estiver acionada :

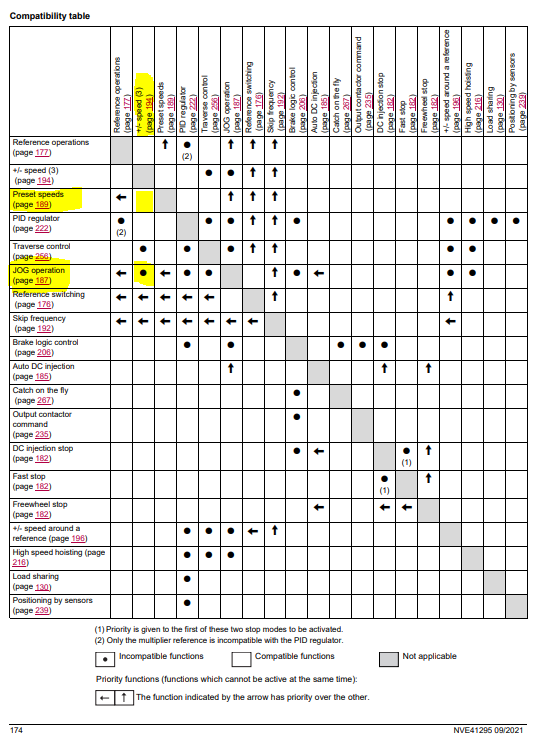

Sugestão de configuração considerando a partir da configuração de fábrica (pois se houver outra função habilitada previamente pode impedir o uso da função +/- speed, verificar a tabela de compatibilidade de funções no arquivo anexo retirado do manual do produto, por exemplo a função JOG é incompatível com +/- speed, vide observação 2 ao final deste artigo) :
Menu CONF > FULL > CTL- > parâmetros :
rFC = Fr2 (pois o parâmetro Fr1 - canal 1 de referência de velocidade - não tem a opção do potenciômetro eletrônico)
Fr2 = uPdt (+/- velocidade) no canal 2 de referência de velocidade

Menu CONF > FULL > FUN- > UPD- > parâmetros :
uSP = LI3 (ou outra entrada digital), aumento de velocidade
dSP = LI4 (ou outra entrada digital), diminuição da velocidade
Str = nO, não salva o último ajuste após o comando de parada
Str = rAM, salva na memória RAM o último ajuste da velocidade após o comando de parada
Str = EEP, salva na memória EEPROM o último ajuste da velocidade, e o retoma após a reenergização do inversor

Na configuração de fábrica : entrada digital DI1 -> partida/parada do motor no sentido horário, DI2 -> partida/parada do motor no sentido anti-horário

Para ajustes básicos no ATV320 : https://www.se.com/br/pt/faqs/FA309032/

Observações :
1 - caso utilize entrada digital com mais de uma função, ajuste antes o inversor para o modo avançado : CONF > FULL > LAC = EPr

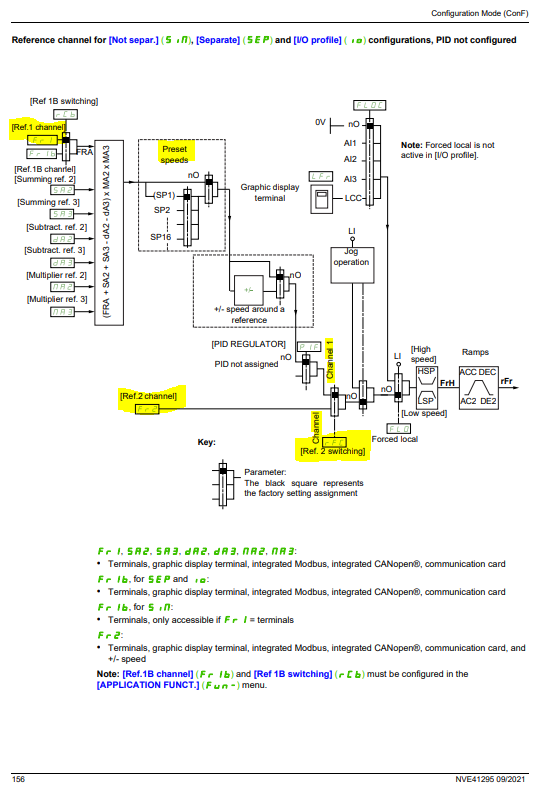

2 - como alternativa à função JOG utilize a de velocidades pré-selecionadas que funciona somente no canal de referência 1 (Fr1), portanto ajuste rFC como seletor para mudar entre os canais 1 (Fr1) e 2 (Fr2) , veja anexo mostrando diagrama de blocos, exemplo :
Menu CONF > FULL > CTL- > parâmetros :
rFC = LI5 (entrada digital quando ativada opera com Fr2)
Fr1 = AI1 (entrada analógica 1)
Fr2 = uPdt (+/- velocidade)
