Como funciona e como configurar os reles RM35JA31MW e RM35JA32MW (RM35JA)?

Questão:
Como configurar os reles RM35JA31MW e RM35JA32MW (RM35JA)?

Linha de Produto:
Relés de medição e controle Harmony

Causa:
Dúvidas em como configurar os reles de subcorrente e/ou sobrecorrente.

Resolução:
Os reles RM35JA são reles de subcorrente ou sobrecorrente, para configurá-los, siga o exemplo abaixo:

A) Selecionar o tipo de função (Memory <I ou >I / No Memory <I ou >I).

• Memory: Quando o rele passar do valor setado e pelo tempo determinado, ele vai abrir e será necessário desligar o rele e o ligar novamente para que feche.
• No Memory: Quanto o rele retornar de uma falha, ele fecha o contato automaticamente.
• < I : Subcorrente.
• I >: Sobrecorrente.

B) Definir faixa de medição (de 10% ~ 100% do valor presente entre E1-M / E2-M / E3-M ).
Exemplos: Definir 50% em I % = 0.75A (E1-M); Definir 50% em I % = 2.5A (E2-M); Definir 50% em I % = 7.5A (E3-M).

C) Denifir a Histerese (de 5% ~ 50% do valor setado).

• Exemplo 1: Medição E2-M, definido No Memory I >, I% = 100%, H% Definido para 10% = A corrente até 5.5A será considerada normal, caso passe de 5.5A o rele abre. Para que o rele volte a operar, a corrente deverá chegar em 5A.
• Exemplo 2: Medição E2-M, definido No Memory < I, I% = 100%, H% Definido para 10% = Qualquer valor abaixo de 4.5A será uma falha, para que o rele volte a operar, a corrente deverá chegar em 5A.

D) Definir Ti (de 1 ~20 segundos). *Somente é considerado quando se retira a alimentação do rele e o alimenta novamente.
Tempo de inicialização do rele. Exemplo: Se o Ti estiver em 20 segundos, qualquer falha que ocorra neste periodo será ignorada.

E) Definir Tt (de 0.3 ~30 segundos).
Tempo de inibição da falha. Exemplo com Tt definido em 5 segundos (Considere a configuração do exemplo 1 3º passo): O rele permitirá que a corrente fique acima de 5.5A por 5 segundos, após este tempo o rele abre.

Obs.: Para os exemplos acima foi utilizado o RM35JA32MW, sendo que para o RM35JA31MW muda somente os valores a serem medidos, os passos são os mesmos.

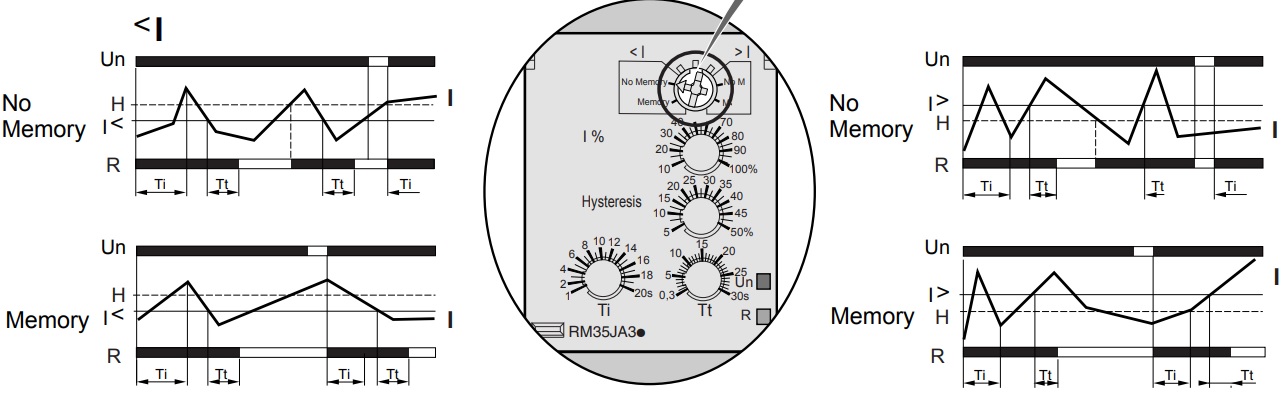

F) Gráfico da operação detalhada acima:


Manual de instrução dos equipamentos:
