Galaxy 3500 - De 10-40KVA 380_400_415V Recomendações de Cabos, Terminais e Torque
Questão:
Galaxy 3500 - De 10-40KVA 380_400_415V Recomendações de Cabos, Terminais e Torque
Linha de Produto:
No breaks da linha Galaxy 3500 380V
Ambiente:
O objetivo deste FAQ é prover recomendações de cabos, terminais e torque para conexão e alimentação dos no breaks da linha Galaxy 3500 380V.
Resolução:
O equipamento elétrico deve ser instalado, operado, consertado e mantido somente por pessoal qualificado. A Schneider Electric não será responsabilizada por qualquer consequência resultante do uso deste material.
Uma pessoa qualificada é aquela que tem habilidades e conhecimento relacionados à construção, instalação e operação do equipamento elétrico e recebeu treinamento de segurança para reconhecer e evitar os riscos envolvidos.
Precauções de segurança
Segurança em eletricidade
OBS.: As recomendações de cabos são baseadas em um ambiente com temperatura de 30ºC (86° F). Use cabos de cobre trançado.
> Cabos Recomendados 3:3, entrada e saída trifásica:
OBS.: Para cargas não lineares o Neutro deve ser dimensionado para 2 vezes a corrente de fase.

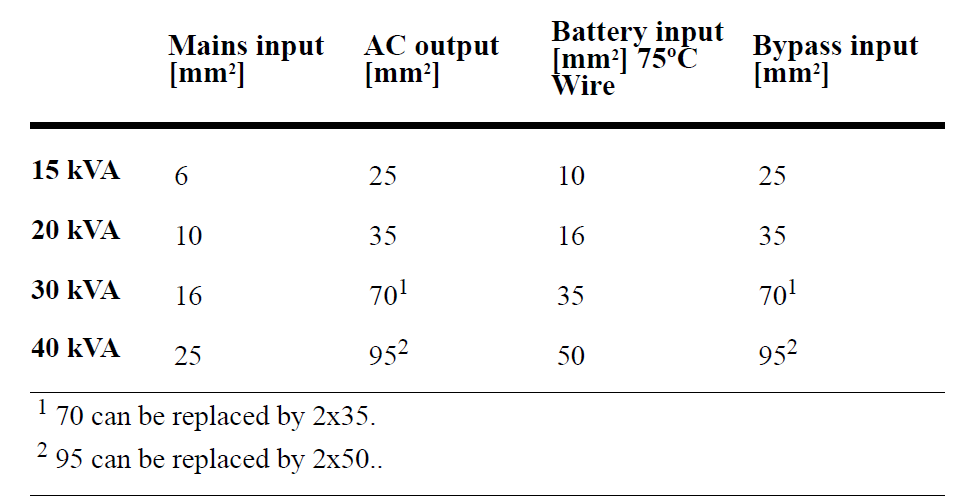

> Cabos Recomendados 3:1, entrada trifásica, saída monofásica:
OBS.: Para cargas não lineares o Neutro deve ser dimensionado para 2 vezes a corrente de fase.
> Terminal Conector e Torque:
Conector de 6mm;
A conexão deverá ser torqueado em 7 Nm (45 lbf-in).
Se desejar, consulte os itens Recommended Cable Sizes, Connection Terminais e Torque Specifications nos manuais anexos a este FAQ.
Para apoio adicional :
> Galaxy 3500 para sistemas 208/220V:
FA369618 Galaxy 3500 de 10-30KVA 208_220V Recomendações de Cabos, Terminais e Torque;
FA369640 Galaxy 3500 de 10-30KVA 208_220V Disjuntores e Fusíveis.
> Galaxy 3500 para sistemas 380/400/415:
FA369644 Galaxy 3500 de 10-40KVA 380_400_415V Disjuntores e Fusíveis.
Caso sua dúvida persista, nos contate! -> https://www.se.com/br/chat
Galaxy 3500 - De 10-40KVA 380_400_415V Recomendações de Cabos, Terminais e Torque
Linha de Produto:
No breaks da linha Galaxy 3500 380V
Ambiente:
- Galaxy 3500 3:3 Narrow (380V): G35T10KH1B2S, G35T10KH2B2S; G35T15KH2B2S, G35T20KH2B2S
- Galaxy 3500 3:1 Narrow (380V): G35T15K3I2B2S; G35T20K3I2B2S;
- Galaxy 3500 3:3 Wide (380V): G35T10KH1B4S, G35T10KH2B4S, G35T10KH3B4S, G35T10KH4B4S, G35T10KHS, G35T15KH2B4S, G35T15KH3B4S, G35T15KH4B4S, G35T15KHS, G35T20KH2B4S
G35T20KH3B4S, G35T20KH4B4S, G35T20KHS, G35T30KH3B4S, G35T30KH4B4S, G35T30KHS, G35T40KH4B4S, G35T40KHS; - Galaxy 3500 3:1 Wide (380V): G35T15K3I2B4S, G35T15K3I3B4S, G35T15K3I4B4S, G35T15K3IS,
G35T20K3I2B4S, G35T20K3I3B4S, G35T20K3I4B4S, G35T20K3IS, G35T30K3I3B4S, G35T30K3I4B4S, G35T30K3IS, G35T40K3I4B4S, G35T40K3IS
O objetivo deste FAQ é prover recomendações de cabos, terminais e torque para conexão e alimentação dos no breaks da linha Galaxy 3500 380V.
Resolução:
Precauções de Segurança
Obs.:O equipamento elétrico deve ser instalado, operado, consertado e mantido somente por pessoal qualificado. A Schneider Electric não será responsabilizada por qualquer consequência resultante do uso deste material.
Uma pessoa qualificada é aquela que tem habilidades e conhecimento relacionados à construção, instalação e operação do equipamento elétrico e recebeu treinamento de segurança para reconhecer e evitar os riscos envolvidos.
Precauções de segurança
Segurança em eletricidade
Instruções
OBS.: As recomendações de cabos são baseadas em um ambiente com temperatura de 30ºC (86° F). Use cabos de cobre trançado.
> Cabos Recomendados 3:3, entrada e saída trifásica:
OBS.: Para cargas não lineares o Neutro deve ser dimensionado para 2 vezes a corrente de fase.
> Cabos Recomendados 3:1, entrada trifásica, saída monofásica:
OBS.: Para cargas não lineares o Neutro deve ser dimensionado para 2 vezes a corrente de fase.
> Terminal Conector e Torque:
Conector de 6mm;
A conexão deverá ser torqueado em 7 Nm (45 lbf-in).
Se desejar, consulte os itens Recommended Cable Sizes, Connection Terminais e Torque Specifications nos manuais anexos a este FAQ.
Para apoio adicional :
> Galaxy 3500 para sistemas 208/220V:
FA369618 Galaxy 3500 de 10-30KVA 208_220V Recomendações de Cabos, Terminais e Torque;
FA369640 Galaxy 3500 de 10-30KVA 208_220V Disjuntores e Fusíveis.
> Galaxy 3500 para sistemas 380/400/415:
FA369644 Galaxy 3500 de 10-40KVA 380_400_415V Disjuntores e Fusíveis.
Caso sua dúvida persista, nos contate! -> https://www.se.com/br/chat
