Galaxy 3500 - De 10-40KVA 380_400_415V Disjuntores e Fusíveis
Questão:
Galaxy 3500 - De 10-40KVA 380_400_415V Disjuntores e Fusíveis
Linha de Produto:
No breaks da linha Galaxy 3500 380V
Ambiente:
O objetivo deste FAQ é prover recomendações de fusíveis e disjuntores utilizados a montante ou jusante dos no breaks da linha Galaxy 3500 380V.
Resolução:
Obs.:
O equipamento elétrico deve ser instalado, operado, consertado e mantido somente por pessoal qualificado. A Schneider Electric não será responsabilizada por qualquer consequência resultante do uso deste material.
Uma pessoa qualificada é aquela que tem habilidades e conhecimento relacionados à construção, instalação e operação do equipamento elétrico e recebeu treinamento de segurança para reconhecer e evitar os riscos envolvidos.
Precauções de segurança
OBS.: Para a instalação do painel de bypass de manutenção da Schneider Electric, consultar o diagrama elétrico fornecido com o mesmo.
Utilize também o manual de especificações técnicas para esta e demais dúvidas que possam surgir, o mesmo se encontra no final deste FAQ.
> Sistemas com rede elétrica simples, nobreak unitário:
> Sistemas com rede elétrica dupla:
> Sistemas paralelos:
> Especificação de disjuntores e fusíveis em sistemas unitário:
> Especificação de disjuntores e fusíveis em sistemas paralelo:
> Configurações mínimas do disjuntor:
Para apoio adicional :
> Galaxy 3500 para sistemas 208/220V:
FA369618 Galaxy 3500 de 10-30KVA 208_220V Recomendações de Cabos, Terminais e Torque;
FA369640 Galaxy 3500 de 10-30KVA 208_220V Disjuntores e Fusíveis.
> Galaxy 3500 para sistemas 380/400/415:
FA369643 Galaxy 3500 - De 10-40KVA 380_400_415V Recomendações de Cabos, Terminais e Torque
Caso sua dúvida persista, nos contate! -> https://www.se.com/br/chat
Galaxy 3500 - De 10-40KVA 380_400_415V Disjuntores e Fusíveis
Linha de Produto:
No breaks da linha Galaxy 3500 380V
Ambiente:
- Galaxy 3500 3:3 Narrow (380V): G35T10KH1B2S, G35T10KH2B2S; G35T15KH2B2S, G35T20KH2B2S
- Galaxy 3500 3:1 Narrow (380V): G35T15K3I2B2S; G35T20K3I2B2S;
- Galaxy 3500 3:3 Wide (380V): G35T10KH1B4S, G35T10KH2B4S, G35T10KH3B4S, G35T10KH4B4S, G35T10KHS, G35T15KH2B4S, G35T15KH3B4S, G35T15KH4B4S, G35T15KHS, G35T20KH2B4S
G35T20KH3B4S, G35T20KH4B4S, G35T20KHS, G35T30KH3B4S, G35T30KH4B4S, G35T30KHS, G35T40KH4B4S, G35T40KHS; - Galaxy 3500 3:1 Wide (380V): G35T15K3I2B4S, G35T15K3I3B4S, G35T15K3I4B4S, G35T15K3IS,
G35T20K3I2B4S, G35T20K3I3B4S, G35T20K3I4B4S, G35T20K3IS, G35T30K3I3B4S, G35T30K3I4B4S, G35T30K3IS, G35T40K3I4B4S, G35T40K3IS
O objetivo deste FAQ é prover recomendações de fusíveis e disjuntores utilizados a montante ou jusante dos no breaks da linha Galaxy 3500 380V.
Resolução:
Precauções de Segurança
Obs.:
O equipamento elétrico deve ser instalado, operado, consertado e mantido somente por pessoal qualificado. A Schneider Electric não será responsabilizada por qualquer consequência resultante do uso deste material.
Uma pessoa qualificada é aquela que tem habilidades e conhecimento relacionados à construção, instalação e operação do equipamento elétrico e recebeu treinamento de segurança para reconhecer e evitar os riscos envolvidos.
Precauções de segurança
Segurança em eletricidade
Instruções
OBS.: Para a instalação do painel de bypass de manutenção da Schneider Electric, consultar o diagrama elétrico fornecido com o mesmo.
Utilize também o manual de especificações técnicas para esta e demais dúvidas que possam surgir, o mesmo se encontra no final deste FAQ.

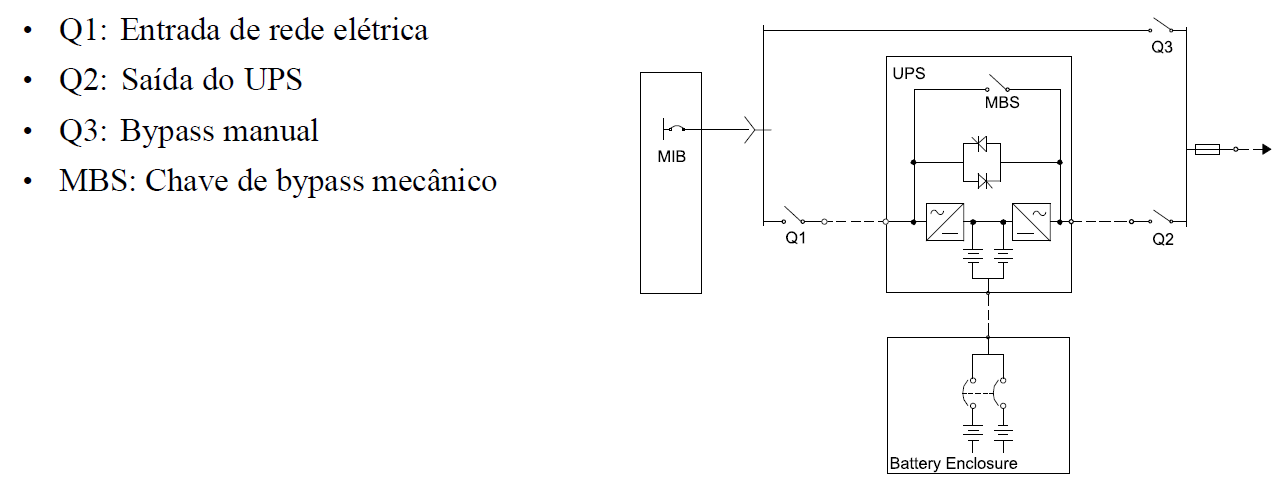

> Sistemas com rede elétrica simples, nobreak unitário:

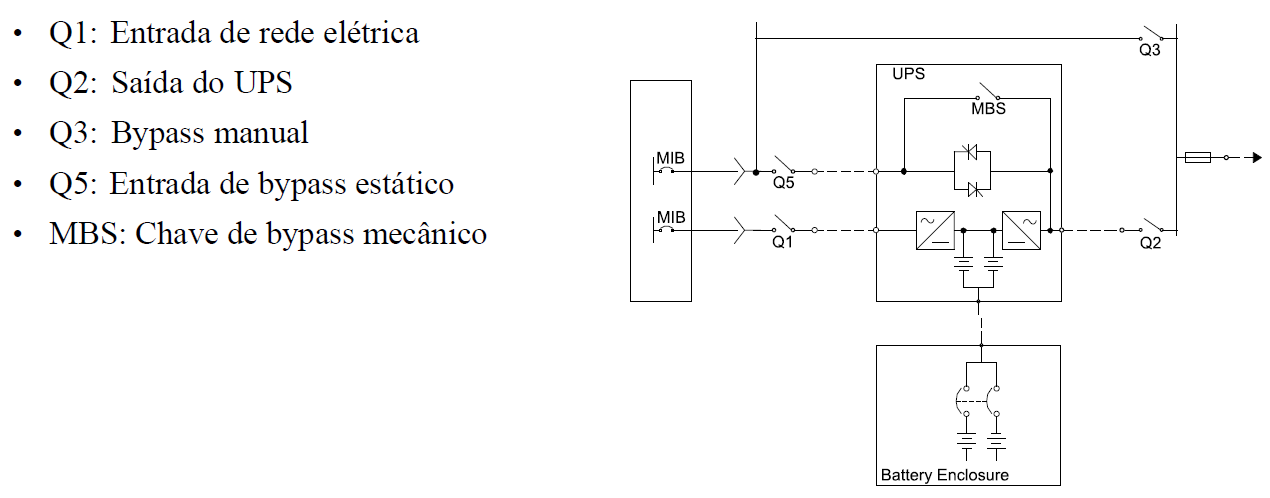

> Sistemas com rede elétrica dupla:
> Sistemas paralelos:

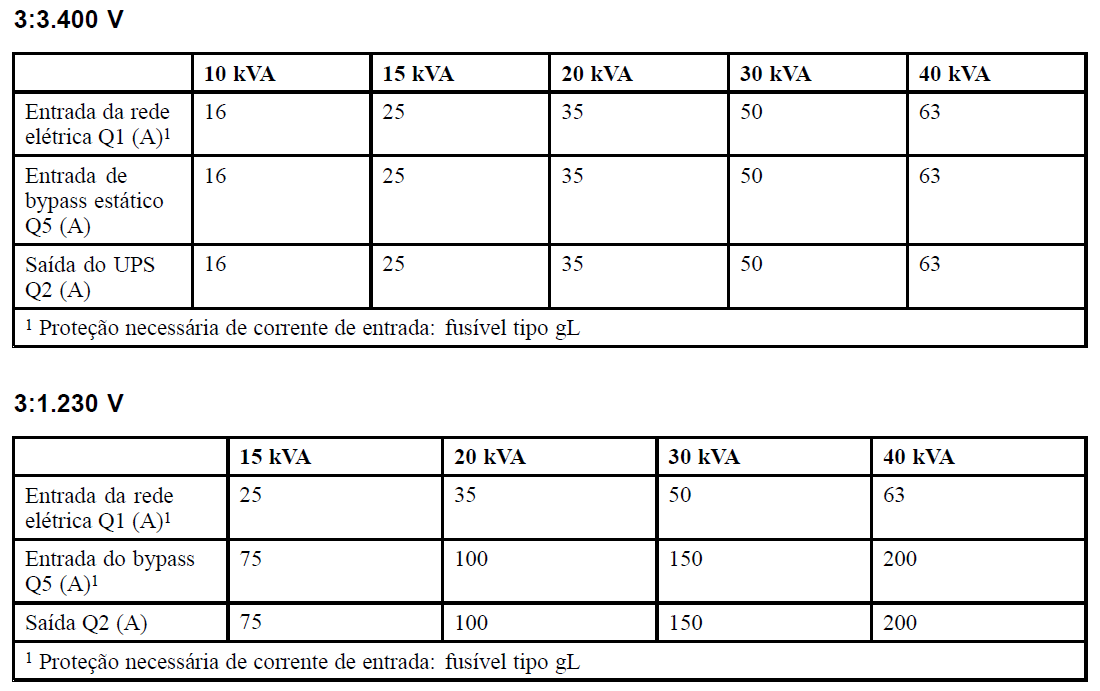

> Especificação de disjuntores e fusíveis em sistemas unitário:
> Especificação de disjuntores e fusíveis em sistemas paralelo:

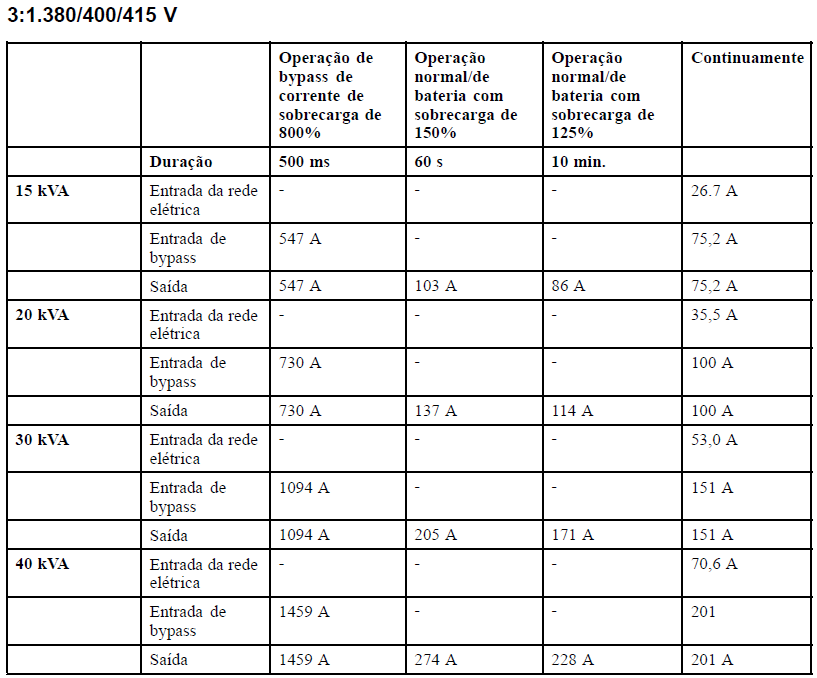

> Configurações mínimas do disjuntor:
Para apoio adicional :
> Galaxy 3500 para sistemas 208/220V:
FA369618 Galaxy 3500 de 10-30KVA 208_220V Recomendações de Cabos, Terminais e Torque;
FA369640 Galaxy 3500 de 10-30KVA 208_220V Disjuntores e Fusíveis.
> Galaxy 3500 para sistemas 380/400/415:
FA369643 Galaxy 3500 - De 10-40KVA 380_400_415V Recomendações de Cabos, Terminais e Torque
Caso sua dúvida persista, nos contate! -> https://www.se.com/br/chat
