Como faço seleção do inversor ATV310, seus acessórios e opcionais
Questão:
Qual inversor Altivar 310 é mais adequado para minha aplicação e como seleciono seus acessórios/opcionais
Linha de Produto:
Inversor de frequência da linha Easy Altivar 310 - ATV310
Causa:
Orientar o usuário na escolha do ATV310 e acessórios, e alguns cuidados nessa seleção
Resolução:
A) Altivar 310 - para aplicações em bombas, ventiladores, transportadores, esteiras, etc.
O ATV310 tem possibilidade de uso com resistência de frenagem a partir de 1,5kW (ATV310HU15N4E) porém não tem função Lógica de Freio para elevação de carga, considere uso do ATV320 para esse tipo de aplicação.
B) Página no site Schneider dedicada à família de inversores Altivar Easy ATV310 (ATV310) onde se encontram folha de dados, opcionais, acessórios, manuais e outras documentações :

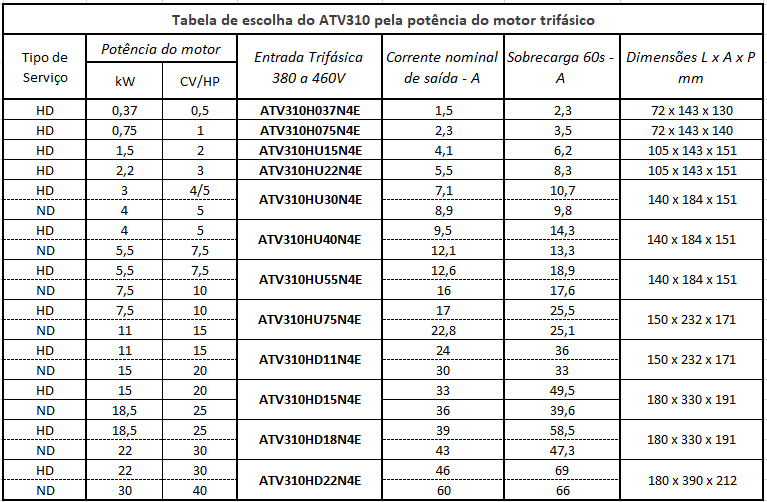

C) A faixa de tensão de entrada é entre 380 a 460Vca trifásica. Escolha o inversor conforme a potência do motor desejada, e o tipo de serviço da aplicação, confirme se a corrente solicitada pelo motor em regime e sobrecarga são atendidos pelo inversor :
HD - Heavy Duty, serviço pesado, aplicações que requeiram sobrecarga elevada para partida ou em operação, como em compressores, esteiras, talhas em movimento horizontal
ND - Normal Duty, serviço normal, aplicações que não necessitam de sobre conjugado elevado na partida ou em regime, como bombas d'água, ventiladores, exaustores
Exemplos de escolha do inversor :
ATV310H037N4E - ATV310 para potência de 0,37kW (0,5CV), tensão trifásica de entrada 380 a 460Vca (saída trifásica até a tensão de entrada)
ATV310HD22N4E - ATV310 para potência de 22kW (30CV) em HD, 30kW (40CV) em ND, tensão trifásica de entrada 380 a 460Vca (saída trifásica até a tensão de entrada)
D) Orientação para proteção de entrada do inversor : https://www.se.com/br/pt/faqs/FA381283/
E) Como ter IHM do ATV310 na porta do painel : https://www.se.com/br/pt/faqs/FA381281/
F) Caso necessite associar resistência de frenagem ao inversor : https://www.se.com/br/pt/faqs/FA383274/
G) Orientação de ajustes básicos iniciais : https://www.se.com/br/pt/faqs/FA296387/
H) Para documentação completa : https://www.se.com/br/pt/faqs/FA375612/
I) Relação de FAQs sobre o ATV310 : https://www.se.com/br/pt/faqs/FA362371/
Caso sua dúvida persista, nos contate! -> https://www.se.com/br/chat
