Linha de Produto:
Controladores M221, M241, M251 e M262 e remotas TM3.
Para detalhes consulte:https://www.se.com/br/pt/product-category/3900-pacs-clps-e-outros-controladores
Causa:
Cabo para interligação entre TM3XTRA1 e TM3XREC1
Resolução:

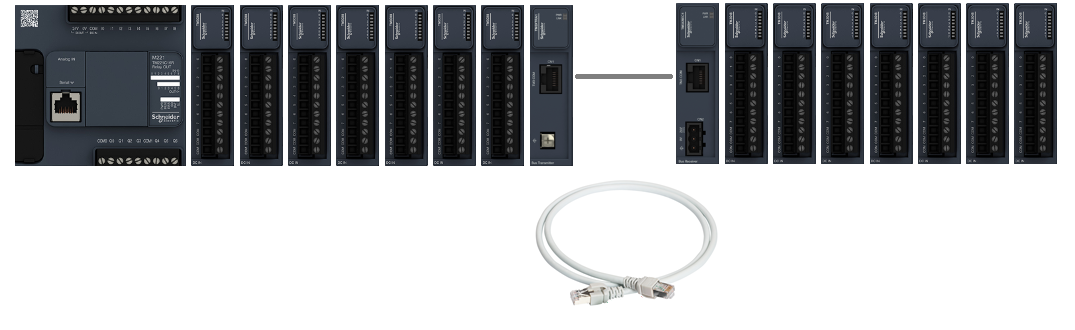

As famílias de controladores M221, M241, M251 e M262 e de remotas TM3BC permitem o uso de 7 cartões¹ de expansão TM3 de forma direta e através da inclusão do conjunto TM3XTRA1 + cabo + TM3XREC1, possibilita acrescentar mais 7 ¹, chegando ao total de 14 cartões de expansão¹, como mostra o esquema abaixo:
¹O limite total de cartões deve ser sempre verificado utilizando os softwares de programação EcoStruxure Machine Expert ou EcoStruxure Machine Expert Basic, pois alguns módulos demandam consumo de energia maior e portanto reduzem o limite total.
As referências dos cabos recomendados no Brasil são: (com seus respectivos comprimentos em metros)
VW3E5001R005 - 0,5m
VW3E5001R010 - 1,0m
VW3E5001R015 - 1,5m
VW3E5001R020 - 2,0m
VW3E5001R030 - 3,0m
VW3E5001R050 - 5,0m
Para a correta instalação do conjunto TM3XTRA1 + TM3XREC1, siga as recomendações do manual a seguir:
https://www.se.com/ww/en/download/document/EIO0000003137/
Para apoio na especificação de um CLP, utilize a nota a seguir:
https://www.se.com/br/pt/faqs/FA370263/
Em caso de dúvidas converse conosco: https://www.se.com/br/pt/work/support/customer-care/contact-schneider-electric.jsp
