Como configurar a função FDR no BMXNOC0401 para comunicar com o TesysT?

Problema

Como configurar a função FDR no BMXNOC0401 para comunicar com o TesysT?

Linha de Produto
M340, TesysT

Ambiente
BMXNOC0401 firmware versão 2.09, BMXP342020 firmware versão 2.8, TesysT LTMR27EFM firmware versão 2.7

Resolução
O modulo BMX NOC0401 pode ser um servidor DHCP e FDR (Faulty Device Replacement).

HTTP, FTP e TFTP  por padrão são desabitados em instancias DTM utilizando o modulo BMX NOC0401 firmware versão 2.04 ou superior e Unity Pro 8.1 ou superior, então o primeiro passo é habilitar no DTM Browser (Tools -> DTM Browser -> Open -> Security).

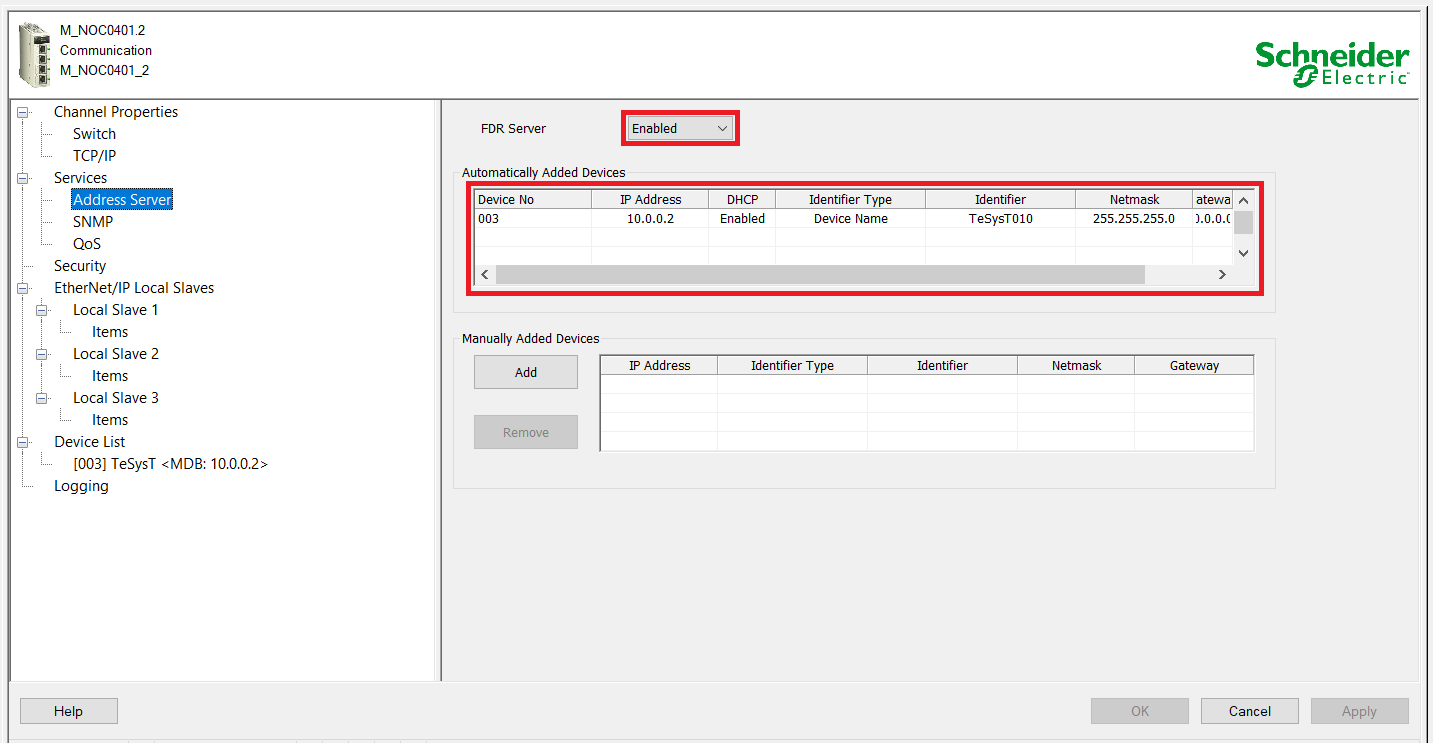

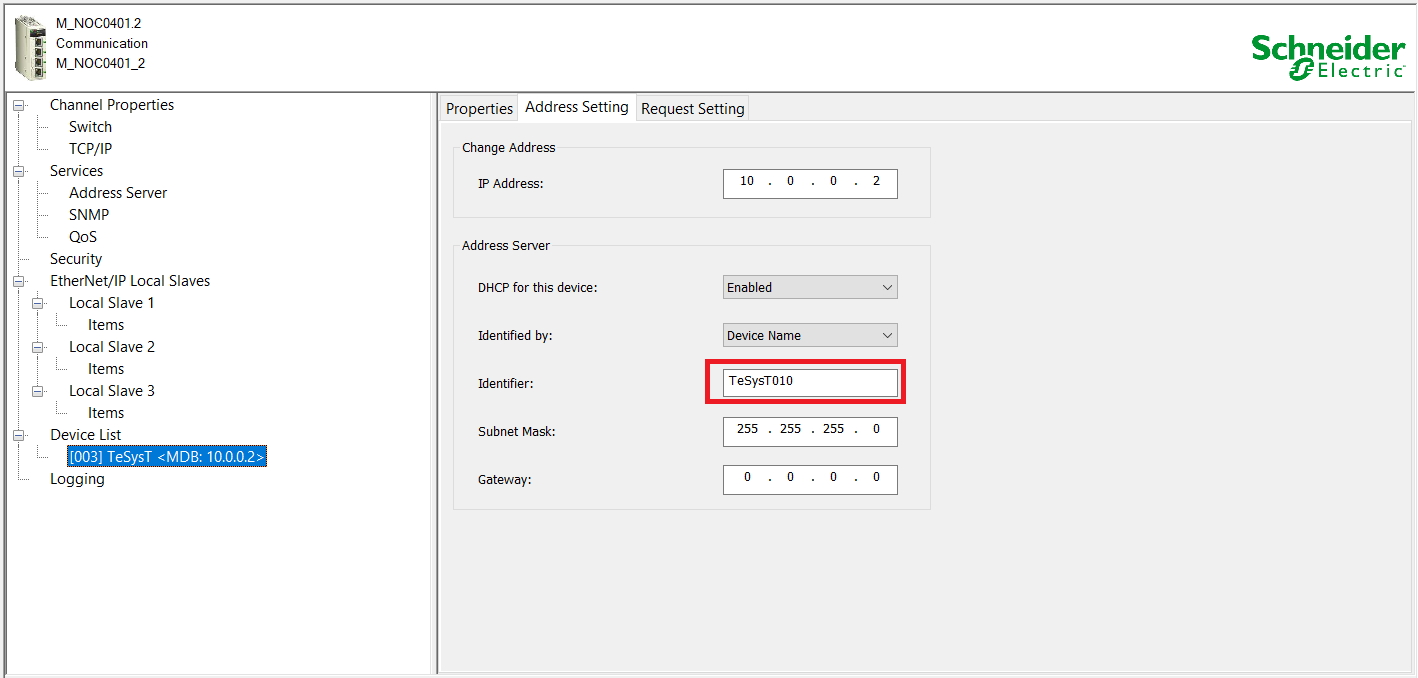

O segundo passo é adiconar o TesysT ao DTM Browser e configurar o servidor DHCP e FDR (veja as imagens abaixo).

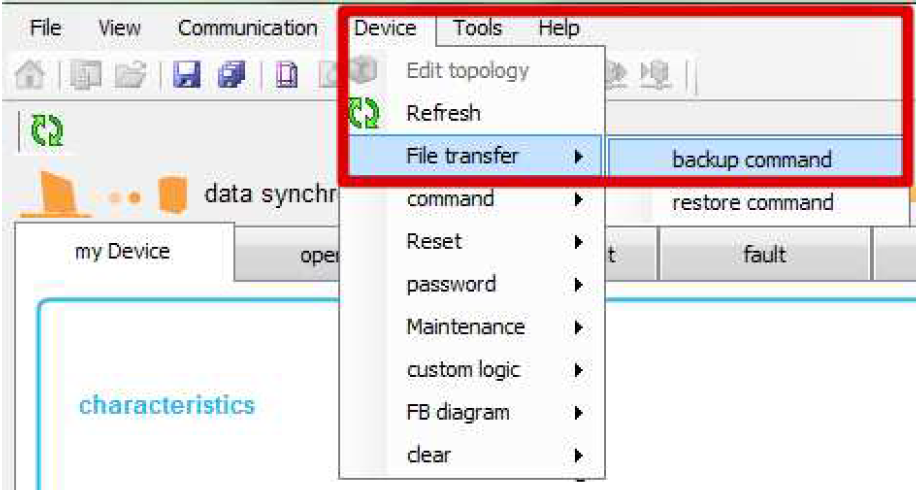

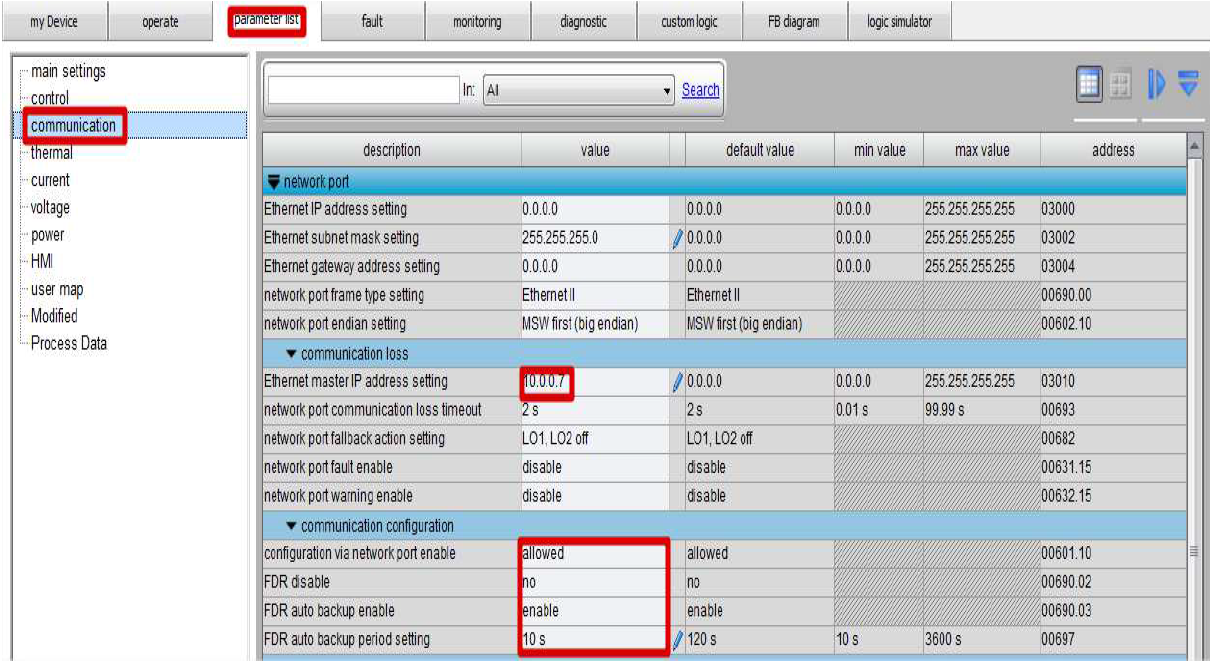

Finalmente, você configura o cliente FDR para receber os dados do servidor, nesse caso o cliente é um TesysT.



O link abaixo tem uma breve descricao do funcionamento do FDR:
http://www.iebmedia.com/index.php?id=4350&parentid=63&themeid=255&hft=14&showdetail=true&bb=1&PHPSESSID=cfrqg7q1ap76gchaiqjfupksd3
