EASY UPS 3S - 380V/400V/415V - COMO GERAR O UPS REPORT DE LOGS
Questão:
EASY UPS 3S - 380V/400V/415V - COMO GERAR O UPS REPORT DE LOGS

Linha de Produto:
No breaks APC da linha EASY UPS 3S - 380V/400V/415V

Ambiente:
Todos no breaks APC EASY UPS 3S - 380V/400V/415V

Causa:
O objetivo deste documento é prover instruções de como instalar o UPS Tuner, gerar um UPS report e envia-lo para Schneider via email.

Resolução:

Precauções de segurança

Obs.:
O equipamento elétrico deve ser instalado, operado, consertado e mantido somente por pessoal qualificado. A Schneider Electric não será responsabilizada por qualquer consequência resultante do uso deste material.
Uma pessoa qualificada é aquela que tem habilidades e conhecimento relacionados à construção, instalação e operação do equipamento elétrico e recebeu treinamento de segurança para reconhecer e evitar os riscos envolvidos.

Precauções de segurança
fig1
Segurança em eletricidade
fig2


Instruções
> Instalar a aplicação Tuner
1-) Fazer o Download do software Tuner, em anexo a este FAQ, no final da página.

2-) Instalar o Tuner em um laptop:
fig3
3-) Duplo click para iniciar a instalação;

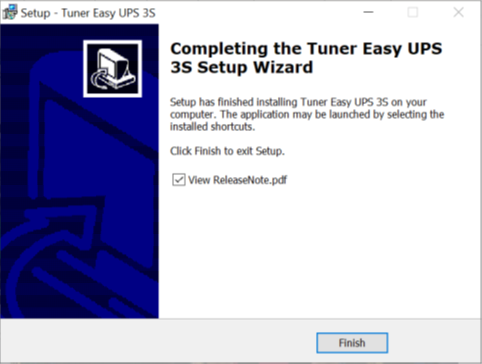

4-) Complete a instalação seguindo as instruções como padrão:
fig4

> Fazer o download dos Logs do UPS a partir do Tuner

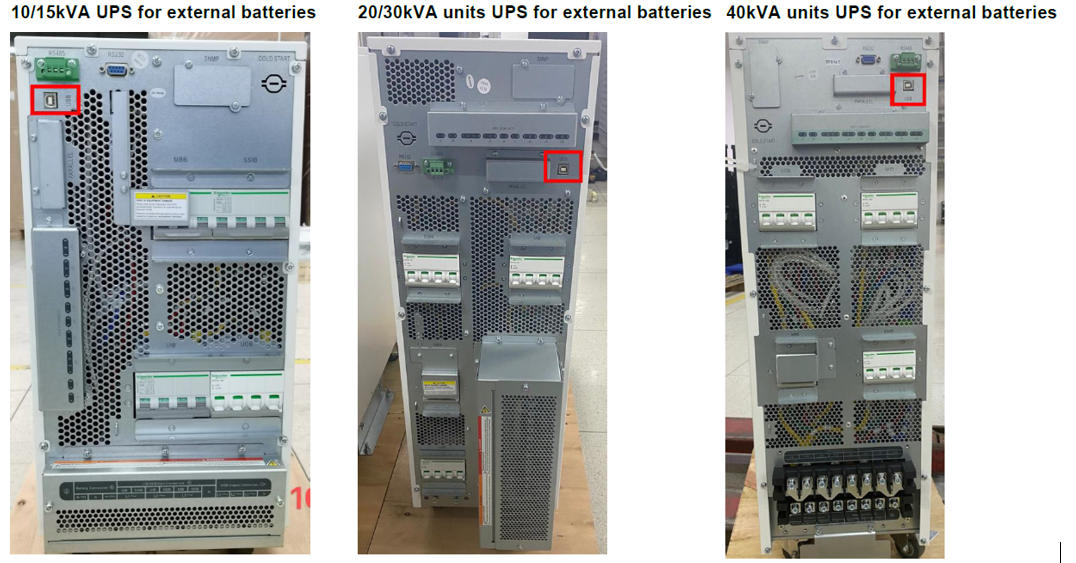

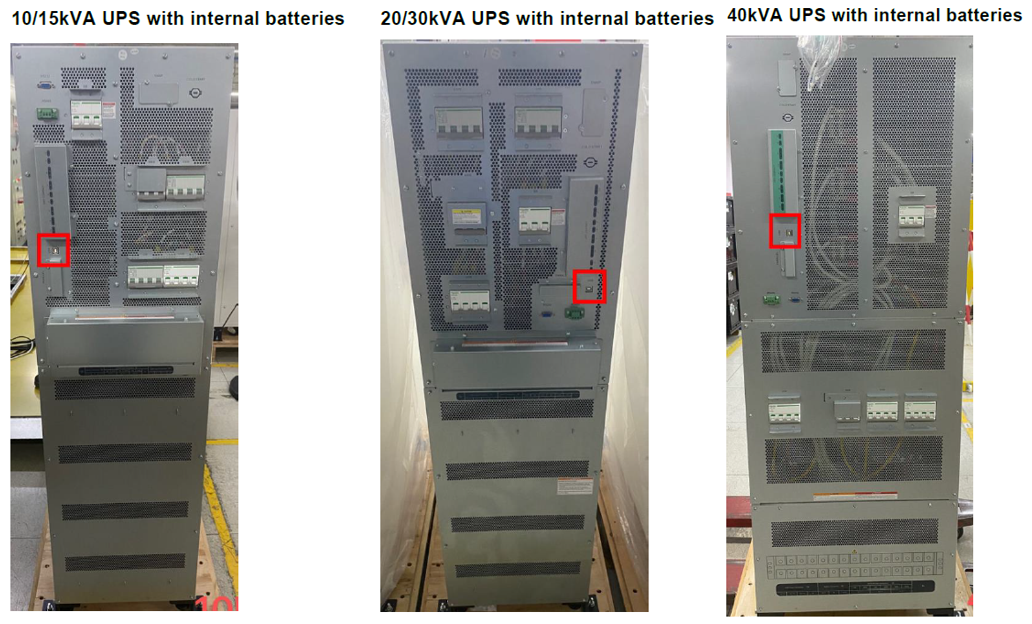

1-) Localize a porta USB na parte de trás do da unidade
fig5
fig6
2-) Conecte o cabo USB na porta USB do UPS e ao seu laptop
3-) Abra do Easy UPS 3S Tuner
fig7

4-) No tela aberta, click no botão Limited access w/o License
fig8

5-) Aguarde enquanto o Tuner inicia a comunicação com o UPS:
fig10

6-) Click no botão Create a report”
fig11

7-) Selecione a pasta onde você quer salvar o relatório e click no botão “Continue”
fig12

8-) Sera aberta a tela “User comments attached to report”, click em “Continue”
fig14

9-) Aguarde enquanto o relatório de logs é gerado:
fig16

10-) Quando o relatório de logs estiver criado o Tuner irá informar “All data available downloaded successfully”, click no botão “Close
fig17


11-) Feche o Tuner
12-) Desconecte o cabo do UPS e de seu laptop
13-) Feche a porta frontal do UPS
14-) Localize o arquivo do relatório na pasta indicada no passo 6
15-) Retorne ao email com o relatório do UPS: “20**_**_**-**h**m**s_Report”
16-) Opcionalmente você pode desinstalar o Tuner

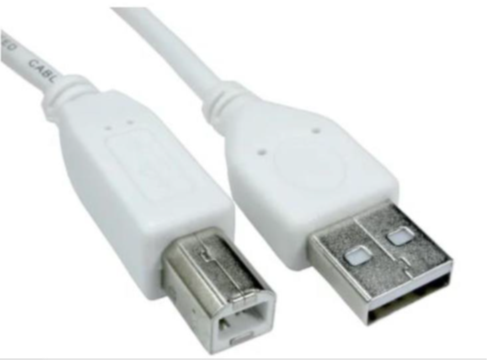

Adicionalmente: Cabo USB a ser utilizado
fig18

Schneider Electric Brasil

Anexo(s)
Tuner_EasyUPS3S_v12.4.0.3.exe.zip [38.1 MB]
