Questão:
Como saber quais relés são compatíveis com as Edições 1 e 2 da norma IEC 61850?
Como selecionar qual edição da norma a ser utilizada?
Linha de Produto:
MiCOM Série 40.
Ambiente:
Relés MiCOM Série 40 com CORTEC: Px4xxxQxxxxxxxx, Px4xxxRxxxxxxxx e Px4xxxSxxxxxxxx.
Resolução:
Por razões de segurança, a alteração da Edição da norma IEC61850 em relés MiCOM Série 40, somente pode ser realizada pela frontal do dispositivo.

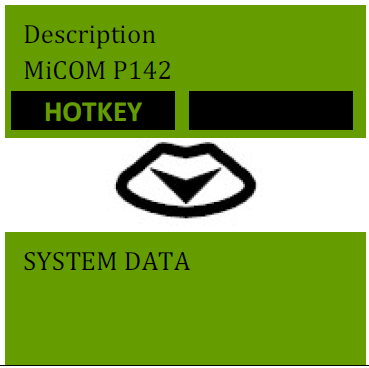

Ao término da energização do relé, pressionar a tecla direcional PARA BAIXO, localizada no centro do frontal:
Ao aparecer o menu SYSTEM DATA, continuar pressionando a tecla PARA BAIXO, até que apareça a opção IEC61850 Edition:
Para alterar a opção mostrada, pressionar a tecla ENTER e, com as teclas direcionais PARA CIMA ou PARA BAIXO, selecionar a opção desejada e pressionar ENTER novamente:
Após esse procedimento, aguardar ao menos 2 minutos para que a configuração tenha efeito.
Lembrando que, no ambiente de configuração do Easergy Studio, ao selecionar a Edição da norma, o arquivo de configuração muda de extensão:
Caso sua dúvida persista, nos contate! -> https://www.se.com/br/chat
Utilize nossas ferramentas digitais ! -> https://www.se.com/br/pt/work/support/find-it-fast/
Como saber quais relés são compatíveis com as Edições 1 e 2 da norma IEC 61850?
Como selecionar qual edição da norma a ser utilizada?
Linha de Produto:
MiCOM Série 40.
Ambiente:
Relés MiCOM Série 40 com CORTEC: Px4xxxQxxxxxxxx, Px4xxxRxxxxxxxx e Px4xxxSxxxxxxxx.
Resolução:
Por razões de segurança, a alteração da Edição da norma IEC61850 em relés MiCOM Série 40, somente pode ser realizada pela frontal do dispositivo.
Ao término da energização do relé, pressionar a tecla direcional PARA BAIXO, localizada no centro do frontal:
Ao aparecer o menu SYSTEM DATA, continuar pressionando a tecla PARA BAIXO, até que apareça a opção IEC61850 Edition:
Para alterar a opção mostrada, pressionar a tecla ENTER e, com as teclas direcionais PARA CIMA ou PARA BAIXO, selecionar a opção desejada e pressionar ENTER novamente:
Lembrando que, no ambiente de configuração do Easergy Studio, ao selecionar a Edição da norma, o arquivo de configuração muda de extensão:
| Relé selecionado para Edição 1 | Relé selecionado para Edição 2 |
|---|---|
Caso sua dúvida persista, nos contate! -> https://www.se.com/br/chat
Utilize nossas ferramentas digitais ! -> https://www.se.com/br/pt/work/support/find-it-fast/
