Symmetra LX monofásico - Recomendações de cabos, torque e disjuntores.

Questão:
Symmetra LX monofásico - Recomendações de cabos, torque e disjuntores.

Linha de Produto:
Nobreaks da linha APC Symmetra LX monofásicos, 1:1 ou 3:1.
Onde:
- (1:1) entrada/saída: Utiliza-se 220/230/240 VAC de 1 fase à 3 cabos (1F+N+T) na entrada e 220/230/240 VAC de 1 fase 3 cabos (1PH+N+G) na saída.
- (3:1) entrada/saída: Utiliza-se 380/400/415 VAC de 3 fases à 5 cabos (3F+N+T) na entrada e 220/230/240 VAC de 1 fase 3 cabos (1PH+N+G) na saída.

Ambiente:

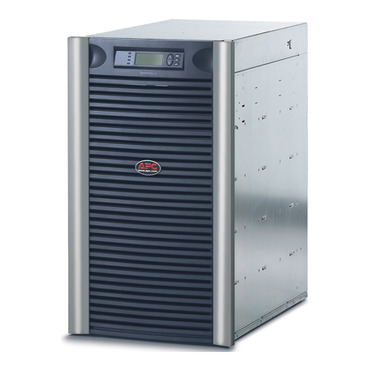

• Symmetra LX 1ph e 3:1: SYA8K8I, SYA8K8RMI, SYA8K16I, SYA8K16IXR, SYA8K16RMI, SYA12K16I, SYA12K16RMI, SYA12K16IXR, SYA16K16I, SYA16K16RMI e SYA16K16IXR;

Causa:
Este FAQ tem como objetivo informar os clientes quanto as recomendações de cabos, torque e disjuntores no momento de instalação de seus nobreaks modelos Symmetra LX monofásicos.

Resolução:
OBS.: Antes de qualquer atividade nos nobreaks Symmetra LX, leia o manual de instalação e o de operação anexados no final deste FAQ. Siga todos os procedimentos de segurança lá citados.
Segue abaixo nossas recomendações:

1-) Torque:
* Torque de aperto do parafuso do teminal: 4,5 Nm (40 lb-pol.).

2-) Cabos e Disjuntores:


Adicionalmente:
>> Caixa de conexões de entrada e saída:
