Questão:
Qual soft-starter ATS480 é mais adequado para minha aplicação e como seleciono seus acessórios/opcionais
Linha de Produto:
Altivar Soft Starter ATS480
Causa:
Orientar o usuário na escolha da referência, módulos opcionais do ATS480, e cuidados nessa seleção
Resolução:
A) Altivar ATS480 - indicado para aplicações em trabalho severo como partidas em cascata, moinhos, cargas de alta inércia, grande número de manobras de partida/parada, tempo de partida elevado.
Para partidas de bombas d´água, partida do motor sem carga acoplada ou baixo conjugado/torque de partida, bypass integrado, e corrente do motor menor ou igual a 590A, veja possibilidade de seleção do ATS22 : https://www.se.com/br/pt/faqs/FA283974/
B) Escolha o soft-starter conforme tensão de alimentação trifásica, potência ou corrente, e o tipo de trabalho :

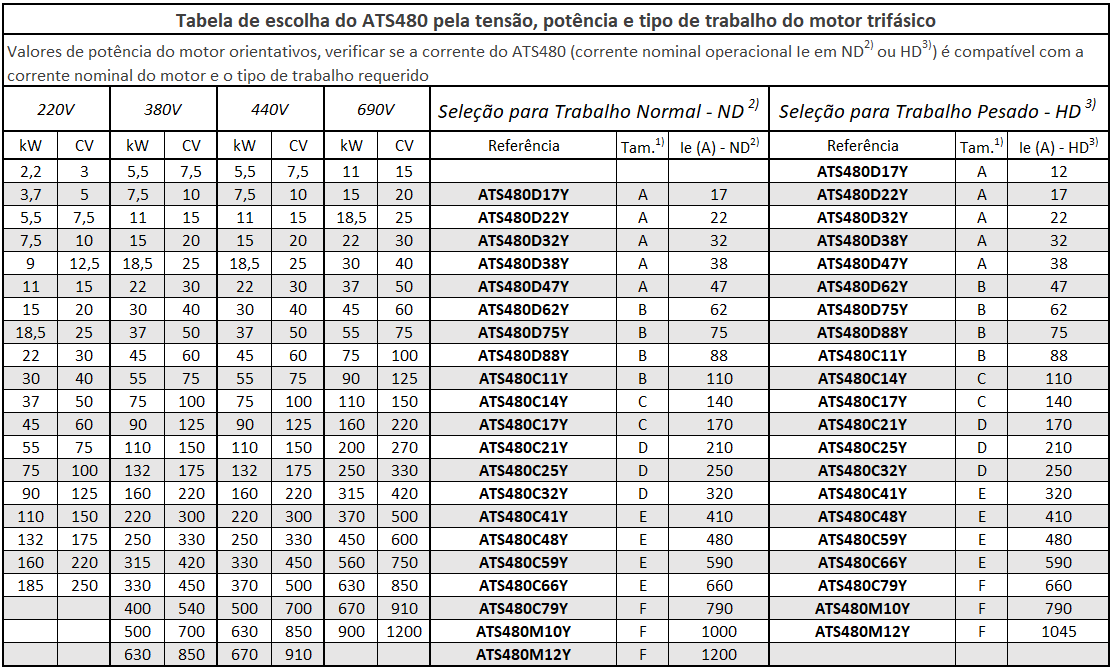

Atenção : A tabela abaixo é para seleção simplificada do ATS480, consulte o catálogo https://www.se.com/br/pt/download/document/DIA2ED2210602EN/ para tabelas detalhadas de escolha conforme a configuração desejada da partida do motor , e o tipo da sua aplicação
Observações :
1) Tamanho (Frame Size) - dimensões em mm (Largura x Altura x Profundidade)
A - 160 x 275 x 203 / B - 190 x 290 x 247 / C - 200 x 340 x 272 / D - 320 x 380 x 277 / E - 400 x 670 x 314 / F - 770 x 890 x 329
2) Trabalho Normal (ND - Normal Duty)
Aplicações : bomba centrífuga, bomba a pistão, ventilador (se o tempo de partida for menor que 30s), compressores (se o tempo de partida for menor que 30s), transportadores
3) Trabalho Pesado (HD - Heavy Duty)
Aplicações : ventiladores e compressores (se o tempo de partida for maior que 30s), moedor, triturador, prensa
Exemplos de referência comercial do ATS480 :
ATS480D17Y - ATS480 de 17A em ND, 12A em HD, alimentação de potência trifásica 220/380/440/690Vca
ATS480C11Y - ATS480 de 110A em ND, 88A em HD, alimentação de potência trifásica 220/380/440/690Vca
ATS480M12Y - ATS480 de 1200A em ND, 1045A em HD, alimentação de potência trifásica 220/380/440/690Vca
Para apoio adicional :
Qual a proteção de entrada do ATS480 : https://www.se.com/br/pt/faqs/FAQ000264358/
Para ter IHM do ATS480 na porta do painel ou substituição : https://www.se.com/br/pt/faqs/FAQ000264355/
Quais as redes de comunicação disponíveis para o ATS480 : https://www.se.com/br/pt/faqs/FAQ000246911/
Documentação do ATS480 (manuais, catálogo, software para PC) : https://www.se.com/br/pt/faqs/FAQ000247478/
Use nossas ferramentas digitais para dimensionamento de partida de motores : https://www.se.com/br/pt/faqs/FA276740/
Caso sua dúvida persista, nos contate! -> https://www.se.com/br/chat
