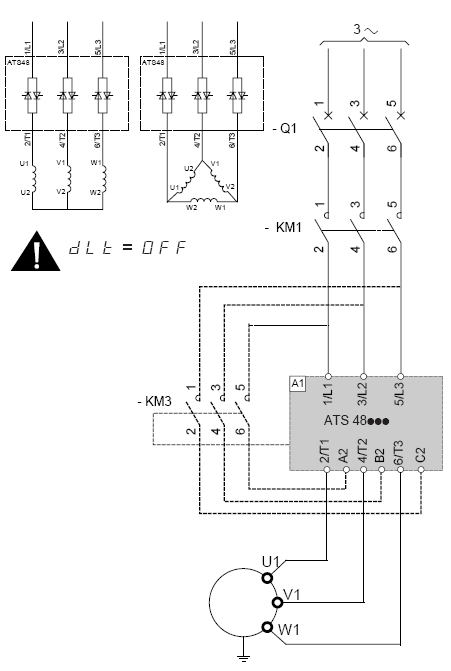

Abgesehen von den häufigsten Montagearten, wie z. B. Einbau des Sanftanlassers in die Versorgungsleitung des Motors und Motor in Stern- oder in Dreieckschaltung,
kann ein 48 ATS 48xxxxQ auch in die Dreieckschaltung des Motor angeschlossen werden. Damit liegt der ATS48 mit jeder Motorwicklung in Reihe.
Bei dieser Anschlussart verringert sich der Anlasserstrom im Verhältnis Wurzel(3) ca. 1,7 Zum Motorstrom, so dass ein Gerät kleinerer Baugröße eingesetzt werden kann.
Einstellung:
Unter Menü “Zusätzliche Einstellungen“ [drC]
Unter Menü “Zusätzliche Einstellungen“ [drC]
Parameter [dLt] “Schaltung des Sanftanlassers in der Dreieckwicklung des Motors (Wurzel-3 Schaltung)“
[dLt] = OFF: normale Schaltung in der Zuleitung
[dLt] = On: Schaltung in der Dreieckwicklung des Motors
Veröffentlicht für: Schneider Electric Schweiz
Abgesehen von den häufigsten Montagearten, wie z. B. Einbau des Sanftanlassers in die Versorgungsleitung des Motors und Motor in Stern- oder in Dreieckschaltung,
kann ein 48 ATS 48xxxxQ auch in die Dreieckschaltung des Motor angeschlossen werden. Damit liegt der ATS48 mit jeder Motorwicklung in Reihe.
Bei dieser Anschlussart verringert sich der Anlasserstrom im Verhältnis Wurzel(3) ca. 1,7 Zum Motorstrom, so dass ein Gerät kleinerer Baugröße eingesetzt werden kann.
Einstellung:
Unter Menü “Zusätzliche Einstellungen“ [drC]
Unter Menü “Zusätzliche Einstellungen“ [drC]
Parameter [dLt] “Schaltung des Sanftanlassers in der Dreieckwicklung des Motors (Wurzel-3 Schaltung)“
[dLt] = OFF: normale Schaltung in der Zuleitung
[dLt] = On: Schaltung in der Dreieckwicklung des Motors
Veröffentlicht für: Schneider Electric Schweiz
