Innerhalb der Programmierumgebung EcoStruxure Automation Expert stehen verschiedene Hardwareplattformen zur Verfügung.
Neben SPS-Umgebungen kann auch eine SPS-Karte (ATV dPAC Modul VW3A3530D) in die Altivar Frequenzumrichter der Serie ATV340/600/900 eingebaut werden.
Diese wird über die interne Spannung des Altivar versorgt und kann auf die Parameter und I/Os des Gerätes zugreifen.
Vorgehensweise:

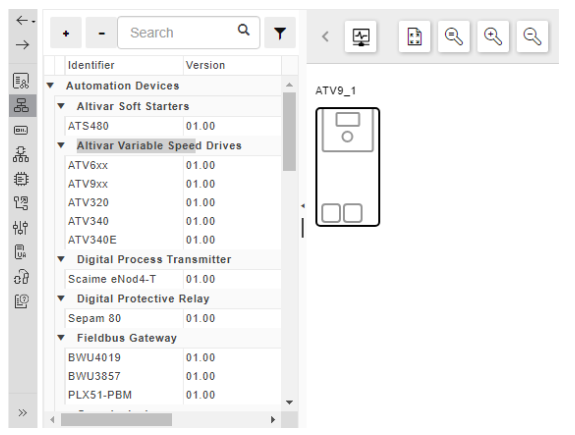

Hinzufügen eines Altivar-Frequenzumrichters aus dem Bereich Altivar Variable Speed Drives:
Auswählen des hinzugefügten Geräts, um seine Eigenschaften anzuzeigen.

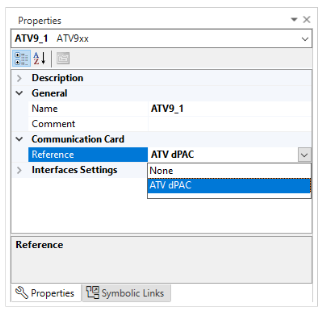

Die Referenz der Kommunikationskarte wird auf ATV dPAC gesetzt:
Auswählen des hinzugefügten ATV dPAC - Moduls, um seine Eigenschaften anzuzeigen.

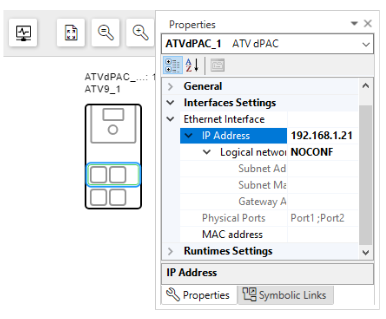

Konfiguration der IP-Adresse, dass diese mit der IP-Adresse des ATV dPAC-Moduls übereinstimmt.
