Welche Aufgabe erfüllt die Brücke an den Klemmen P0 und PA/+ bei einem Frequenzumrichter Altivar 320/900?

Die Frequenzumrichter Altivar verfügen über einen Klemmenanschlussblock für die 24V DC Steuersignale und die 230V/ 400V/ 690V AC Leistungsspannung.

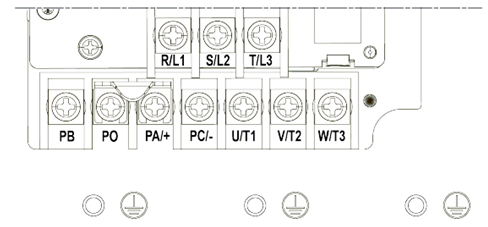

Betrachtet man die Leistungsklemmen, fällt die Brücke zwischen den Klemmen P0 und PA/+ auf.

Diese Brücke überbrückt eine Anschlussverbindung für optionale DC Bus Zwischenkreisdrosseln.

Wird eine solche Drossel eingesetzt, ist die Brücke zu entfernen und die Drossel entsprechend der Installationsanleitung anzuschließen.
Wird keine Drossel eingesetzt, ist die Brücke zwingend vor Ort zu belassen.

Wird diese Brücke demontiert, ist der Zwischenkreis unterbrochen. Da sich die Messeinrichtung der Eingangsspannung hinter der Brücke befindet, wird beim Frequenzumrichter Altivar eine fehlende Leistungsspannung angezeigt (NLP-no line power).
