Wie wird bei einem ATV320 der Sollwertkanal umgestellt ?

Eine Umschaltung des Sollwertkanals kann z.B. für die Hand-Automatik-Umschaltung verwendet werden.

Der Sollwertkanal des Frequenzumrichters Altivar ATV320 kann wie folgt umgeschaltet werden:

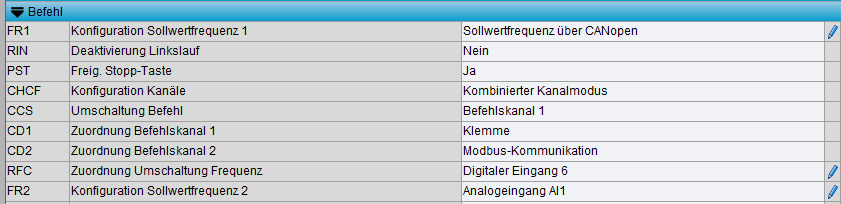

In diesem Beispiel kann der Sollwertkanal mit dem Digitaleingang "DI6" von CanOpen auf den Analogeingang AI1 umgeschaltet werden.

Der Zugang zu diesen Menüpunkten erfolgt über den Drehknopf wie folgt: Grünen Knopf drücken --> Conf --> FULL --> Ctl-.

Da der Parameter CHCF auf "Kombinierter Kanalmodus" steht, wird damit auch die Ansteuerung des Frequenzumrichters geändert.



DI6 = 0 --> Die Ansteuerung und der Sollwert werden über den Feldbus CanOpen vorgegeben.

DI6 = 1 --> Die Ansteuerung und der Sollwert werden über die Digitaleingänge erteilt.
