Comment remplacer les piles TSXBATM02 et TSXBATM03 qui équipent les cartes mémoires PCMCIA des automates TSX Premium et TSX Micro ?

Certaines cartes mémoires PCMCIA sont équipées de deux piles.

• Une pile principale : TSXBATM02
• Une pile auxiliaire : TSXBATM03
  (cartes concernées : Cliquer ici ).

Procédure de remplacement des piles :

• Retirer la carte de son emplacement,
• Désolidariser la carte PCMCIA et son préhenseur,
• Tenir la carte PCMCIA de manière à pouvoir accéder à l'emplacement de la pile, situé sur l'extrémité de la carte non équipée du connecteur,
• Remplacer la pile TSXBATM02 => (voir tableau 1),
• Remplacer la pile TSXBATM03 => (voir tableau 2),
• Remettre en place dans son emplacement, l'ensemble support/pile puis le verrouiller,
  (Procéder en sens inverse du démontage),
• Fixer la carte PCMCIA dans son préhenseur,
• Remettre en place la carte dans l'automate.

Attention :
les piles ne doivent pas être ôtées simultanément de leur emplacement.
Une pile assure la sauvegarde des applications et des données, pendant le remplacement de l'autre.

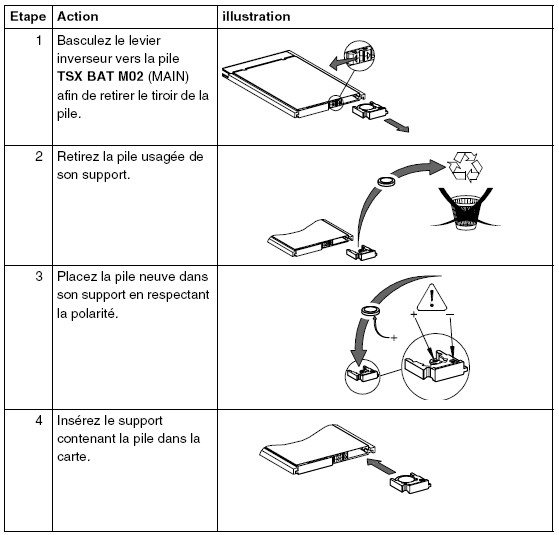

Tableau 1 (Pile principale TSXBATM02) :

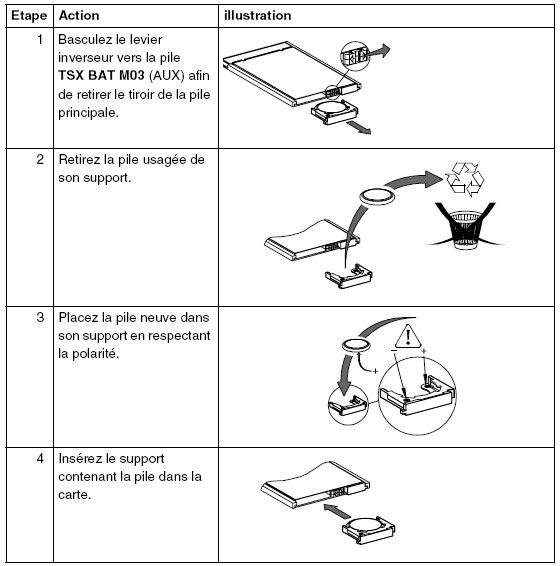

Tableau 2 (Pile auxiliaire TSXBATM03) :
