Cómo importar los símbolos de un PLC TM221 al proyecto de GP-Pro EX en formato CSV

Para importar los símbolos creados en el SoMachine Basic o Machine Expert Basic para un M221 en el GP-Pro EX es necesario seguir los siguientes pasos:

1) Exportar los símbolos del SoMachine Basic o Machine Expert Basic a un archivo CSV.

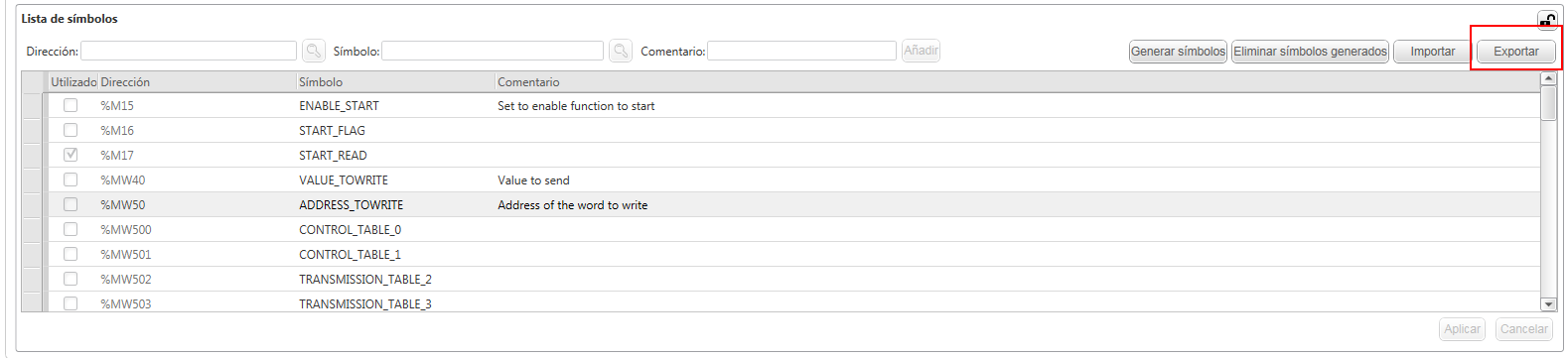

En el SoMachine Basic o Machine Expert Basic, vamos a la “Lista de Símbolos” en la ventana de “Herramientas” y pulsamos en “Exportar” para generar el fichero de los símbolos en CSV.



Indicamos el directorio y el nombre del archivo CSV que se generará.


Esto nos genera un fichero con 3 columnas, símbolo, dirección y comentario.



2) Preparar el archivo CSV con el formato que necesita el GP-Pro EX.
En el GP-PRO EX, para importar los símbolos necesitamos los siguientes campos:
- Name o Símbolo
- Type o Tipo (Indicar si se trata de BIT o WORD)
- Address o Dirección
- Comment o Comentario
Por lo tanto, nos falta la columna “Tipo” para indicar si se trata de un BIT o de una PALABRA.
En este ejemplo, se ha indicado Bit o Int.



3) Importar el archivo al GP-Pro EX.

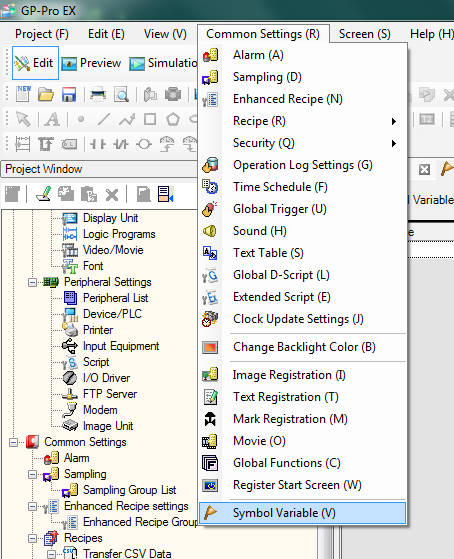

Para importar los símbolos en el GP-Pro EX debemos ir al menú Ajustes Comunes -> Simbolos



Se nos abre la siguiente ventana:


Pulsamos en “Utility” -> Import -> Other Formats


Se nos abre la siguiente ventana:


Seleccionamos el fichero que queremos importar, al que le hemos añadido la columna “Tipo” y pulsamos en “Open”. Se muestra la siguiente ventana:



Ahora, tenemos que indicar cada columna qué es. En nuestro caso, la primera columna es el símbolo, la segunda la dirección, la tercera el comentario y la última el tipo. Quedaría de la siguiente forma:


Ahora nos falta indicar los tipos que hemos puesto, para “Bit Address” hemos puesto Bit y para “Word Address” hemos puesto Int.


Ahora ya podemos pulsar en “OK”.
Ya se nos han importado todos los símbolos.

Se adjunta fichero PDF con la explicación.
