¿Cómo configurar la función "Velocidades Preseleccionadas" en el ATV Process?
El variador de velocidad Altivar Process dispone de la función “Velocidades preseleccionadas” con la cual es posible configurar un máximo de 16 velocidades preseleccionadas utilizando hasta 4 entradas lógicas.

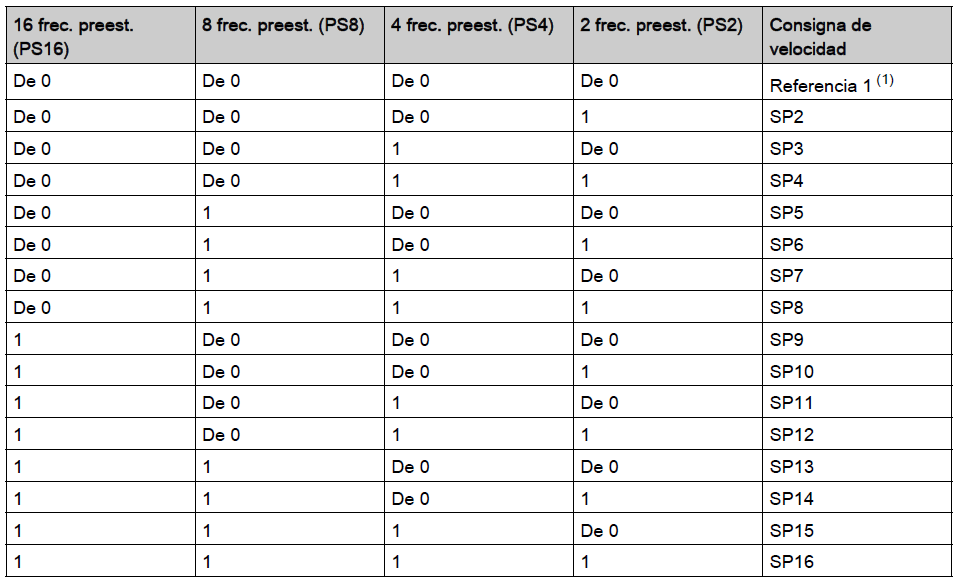

Como se puede ver en la siguiente imagen, según el estado de las entradas lógicas [PSx] (activada “1”, desactivada “0”) el variador funcionará a la velocidad preseleccionada [SPx] correspondiente según la tabla mostrada en la imagen adjunta.
Por este motivo:
- Ejemplo 1.
Se desea configurar 1 velocidad preseleccionada (30 Hz) utilizando 1 entrada lógica (LI3).
La configuración a realizar para obtener este funcionamiento es la siguiente:
- Ejemplo 2.
Se desea configurar un total de 2 velocidades preseleccionadas (20 Hz y 40 Hz) utilizando 2 entradas lógicas (LI3 y LI4). La configuración a realizar para obtener este funcionamiento es la siguiente:
Es importante no mantener activas las 2 entradas lógicas (LI3 y LI4) simultáneamente ya que no se cumplirían los requisitos para activar la velocidad preseleccionadas [SP3] (LI4 activada y LI3 desactivada) y en su lugar se activaría la velocidad preseleccionada [SP4] (LI4 y LI3 activadas).
- Ejemplo 3.
Se desea configurar un total de 3 velocidades preseleccionadas (30 Hz, 40 Hz y 50 Hz) utilizando 2 entradas lógicas (LI3 y LI4). La configuración a realizar para obtener este funcionamiento es la siguiente:
A continuación podrá encontrar un vídeo tutorial de como realizar la configuración de la función:
Como se puede ver en la siguiente imagen, según el estado de las entradas lógicas [PSx] (activada “1”, desactivada “0”) el variador funcionará a la velocidad preseleccionada [SPx] correspondiente según la tabla mostrada en la imagen adjunta.
Por este motivo:
- Para trabajar con 2 velocidades preseleccionadas será necesario configurar 1 entrada lógica.
- Para trabajar con 4 velocidades preseleccionadas será necesario configurar 2 entradas lógicas.
- Para trabajar con 8 velocidades preseleccionadas será necesario configurar 3 entradas lógicas.
- Para trabajar con 16 velocidades preseleccionadas será necesario configurar 4 entradas lógicas.
- No es posible configurar el valor de una velocidad preseleccionada [SPx] por debajo del valor de velocidad mínima [LSP] del variador.
- Esta función puede ser incompatible o tener prioridad con respecto a otras funciones programadas en el equipo.
- Ejemplo 1.
Se desea configurar 1 velocidad preseleccionada (30 Hz) utilizando 1 entrada lógica (LI3).
La configuración a realizar para obtener este funcionamiento es la siguiente:
- Menú variador
- Ajustes Completos
- Funciones Genéricas
- Velocidad preselecc.
- 2 frec. preeest = Entrada digital 3
- Veloc.2 preselec. = 30 Hz
- Velocidad preselecc.
- Funciones Genéricas
- Ajustes Completos
- Ejemplo 2.
Se desea configurar un total de 2 velocidades preseleccionadas (20 Hz y 40 Hz) utilizando 2 entradas lógicas (LI3 y LI4). La configuración a realizar para obtener este funcionamiento es la siguiente:
- Menú variador
- Ajustes Completos
- Funciones Genéricas
- Velocidad preselecc.
- 2 frec. preeest = Entrada digital 3
- 4 frec. preeest = Entrada digital 4
- Veloc.2 preselec. = 20 Hz
- Veloc.3 preselec. = 40 Hz
- Velocidad preselecc.
- Funciones Genéricas
- Ajustes Completos
Es importante no mantener activas las 2 entradas lógicas (LI3 y LI4) simultáneamente ya que no se cumplirían los requisitos para activar la velocidad preseleccionadas [SP3] (LI4 activada y LI3 desactivada) y en su lugar se activaría la velocidad preseleccionada [SP4] (LI4 y LI3 activadas).
- Ejemplo 3.
Se desea configurar un total de 3 velocidades preseleccionadas (30 Hz, 40 Hz y 50 Hz) utilizando 2 entradas lógicas (LI3 y LI4). La configuración a realizar para obtener este funcionamiento es la siguiente:
- Menú variador
- Ajustes Completos
- Funciones Genéricas
- Velocidad preselecc.
- 2 frec. preeest = Entrada digital 3
- 4 frec. preeest = Entrada digital 4
- Veloc.2 preselec. = 30 Hz
- Veloc.3 preselec. = 40 Hz
- Veloc.3 preselec. = 50 Hz
- Velocidad preselecc.
- Funciones Genéricas
- Ajustes Completos
A continuación podrá encontrar un vídeo tutorial de como realizar la configuración de la función:
