Cómo conectar el conector Modbus en el ACRC301

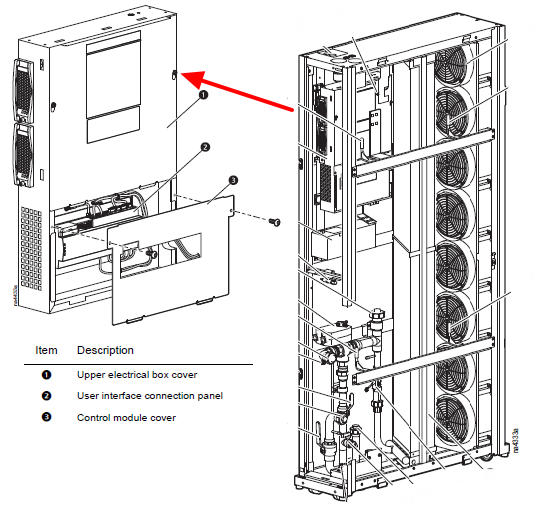

El conector se encuentra en el controlador J5 de la unidad ubicado dentro de la caja eléctrica. Extienda la caja de sus rieles y retire la cubierta lateral.

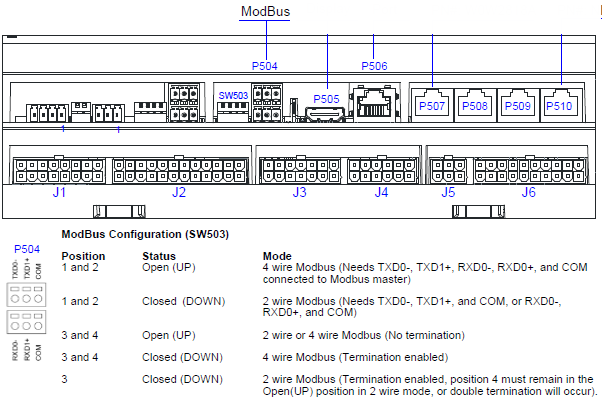

El conector Modbus P504 está en la parte inferior del controlador y el interruptor DIP SW503 que se usa para configurar está a la izquierda.
A continuación se muestra la vista que busca y los ajustes que pueden configurarse como Modbus de 2 ó 4 cables.




Para obtener más información sobre la instalación, sugerencias y resolución de problemas de Modbus, consulte el manual de operación y mantenimiento y la guía del usuario
