¿Qué son las curvas de disparo en interruptores Riel Din?

Problema:
Desconocimiento de la función que cumple el tipo de cuervas en interruptores Riel Din

Línea de producto:
Acti9

Ambiente:
Distribución eléctrica en baja tensión

Porque:

• Desconocimiento en la función de tipo de curvas
• Umbrales magnéticos de cada una de las curvas
• Aplicaciones para cada una de las curvas

Resolución:

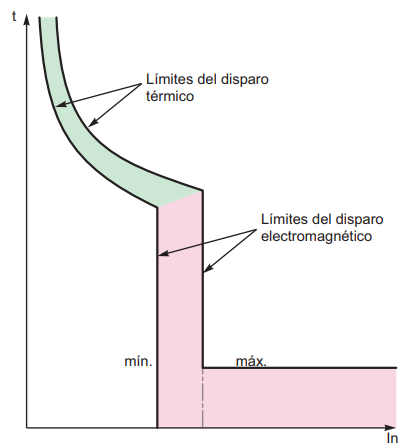

Las curvas de disparo muestran el tiempo de disparo en función de la intensidad de defecto en amperios. Las curvas de disparo de los interruptores automáticos constan de dos partes:

• Disparo de protección contra sobrecarga (dispositivo de disparo térmico), cuanto más alta sea la corriente, más corto será el tiempo de disparo.
• Disparo de protección contra cortocircuitos (dispositivo de disparo magnético): si la corriente supera el umbral de su dispositivo de protección, el tiempo de corte será inferior a 10 milisegundos.

En el caso de las corrientes de cortocircuito que superan 20 veces la corriente nominal, la representación de las curvas tiempo-corriente no tiene suficiente precisión. El corte de corrientes de cortocircuito altas se caracteriza por las curvas de limitación de corriente, en corriente de pico y en energía. El tiempo de corte total puede estimarse en 5 veces el valor de la relación (I2 t)/(Î)2 .

Curvas de disparo
Curva B

• (equivalente a la antigua curva L: disparo entre 2,6 y 3,85 In):
• Protección de generadores, de personas y grandes longitudes de cable (en régimen TN e IT).
• Sobrecarga: térmico estándar.
• Cortocircuito: umbrales magnéticos fijados por curva B (Im entre 3 y 5 In o 3,2 y 4,8 In)

Se utilizan para protección de generadores y grandes longitudes de cable.

Curva C

• (equivalente a la antigua curva U: disparo entre 3,85 y 8,8 In):
• Protección de cables alimentando receptores clásicos.
• Sobrecarga: térmico estándar.
• Cortocircuito: umbrales magnéticos fijados por curva C (Im entre 5 y 10 In o 7 y 10 según los aparatos)

Estos son los más utilizados. Son los utilizados en las instalaciones domésticas, alumbrado, tomas de corriente y usos generales.

Curva D:

• Protección de cables alimentando receptores con fuertes puntas de arranque.
• Sobrecarga: térmico estándar.
• Cortocircuito: umbrales magnéticos fijados por curva D (Im entre 10 y 14 In)

Receptores con fuertes puntas de arranque como motores o transformadores.

Curva MA:

• Protección arranque de motores.
• Sobrecarga: no hay protección.
• Cortocircuito: umbrales magnéticos fijados por curva MA (Im fijado a 12 In)

protección de arranque de motores, pero estos no tienen protección contra sobrecargas.
Curva Z:

• Protección de circuitos electrónicos.
• Sobrecarga: térmico estándar.
• Cortocircuito: magnéticos fijados por curva Z (Im entre 2,4 y 3,6 In)

Para protección de circuitos electrónicos.

Nota: Para mayor información por favor descargar el PDF adjunto donde encontrara más detalles de las curvas de disparo de los mini interruptores de Schneider Electric.
