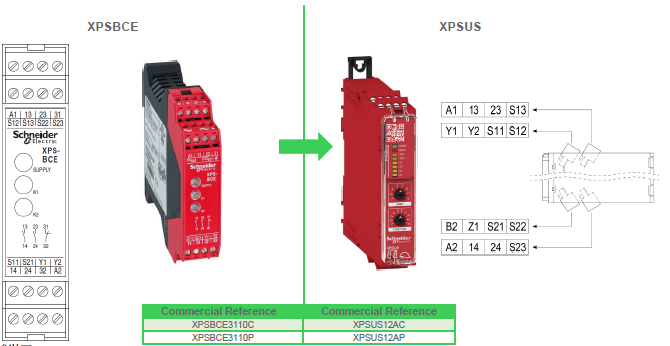

XPSBCE je nahrazen XPSUS 24V
Reference | Doporučená náhrada |
---|---|
XPSBCE3110C | XPSUS12AC |
XPSBCE3110P | XPSUS12AP |
Zapojení svorek na novém modulu:
Schéma zapojení obouručního ovládání* (24VAC/DC) XPSBCE & XPSUS
XPSBCE je nahrazeno pomocí XPSUS - 115V/230V
Reference | Doporučená náhrada |
---|---|
XPSBCE3410C | XPSUS32AC |
XPSBCE3410P | XPSUS32AP |
XPSBCE3710C | XPSUS32AC |
XPSBCE3710P | XPSUS32AP |
Zapojení svorek na novém modulu:
Schéma zapojení obouručního ovládání* (115/230 V stř.) XPSBCE a XPSUS
XPSBF je nahrazen pomocí XPSUS
Reference | Doporučená náhrada |
---|---|
XPSBF1132 | XPSUS12AP |
XPSBF1132P | XPSUS12AP |
Zapojení svorek na novém modulu:
Schéma zapojení obouručního ovládání* (24VAC/DC) XPSBF & XPSUS
XPSVC je nahrazen pomocí XPSUS
Reference | Doporučená náhrada |
---|---|
XPSVC1132 | XPSUS12AP |
XPSVC1132P | XPSUS12AP |
Zapojení svorek na novém modulu:
Schéma zapojení vypínače XPSVC & XPSUAF
XPSDMB je nahrazen pomocí XPSUS
Reference | Doporučená náhrada |
---|---|
XPSDMB1132 | XPSUS12AP |
XPSDMB1132P | XPSUS12AP |
Zapojení svorek na novém modulu:
Schéma zapojení kódovaných magnetických spínačů XPSDMB a XPSUS
