Esto puede suceder en variadores Schneider Altivar ATV630, ATV340 y ATV930

En muy raras ocaciones se puede dar que los 2 puertos Modbus RTU que trae el Variador se han desconfigurado o no tienen los parámetros de fábrica para poder comunicar con el HMI.

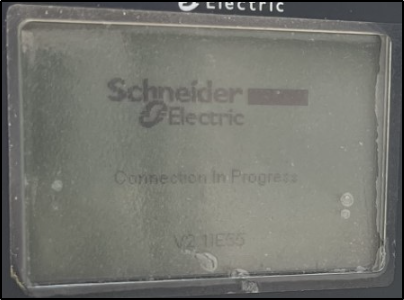

En el caso de que ninguno de los 2 puertos Modbus RTU estén bien configurados entonces al conectar el HMI o Display no funcionará e indicará 'Connection in Progress'

-El equipo podría tener mal configurado el Puerto Modbus HMI o el Puerto Modbus de Campo, por ejemplo si es la velocidad 9600 cuando tiene que ser 19200.

¿Qué hacer si el puerto modbus del HMI no funciona?

Seguir las siguientes FAQs, en caso de que un puerto Modbus Funcione.

Title => "What does "Connection in progress" mean on ATV630/ATV930 drives?"

URL => https://www.se.com/es/en/faqs/FA281623

Title => "What is the reason that display for ATV340 freezes with message "Connection in Progress" ?"

URL => https://www.se.com/es/en/faqs/FA344331

¿Que hacer cuando los 2 puertos Modbus se han desconfigurado y no conecta el HMI?

Para tratar de solucionar esto intentar lo siguiente:

Realizar una conexión mediante Modbus TCP con un PC y algún Software que funcione como Modubs Scanner.

Realizar un Factory Settings desde comunicaciones desde un PC

-con el Registro CMI 8504: Palabra de Control Extendido, Bit 0 a 1 Realizar un Reinicio de parámetros a Valores de Fábrica o por defecto del variador.

-Si lo anterior no funciona o sea no se configura la velocidad de los puertos Modbus por defecto a 19200 cuando hacemos el Factory Settings:

Configurar la velocidad y paridad de los puertos desde el PC.

Cambiar la velocidad de los puertos modbus manualmente a 19200 ,

Registros

6003 = 32 (Puerto Modbus de Campo)

6023 = 32 (Puerto Modbus HMI)

6004 y 6024 Asegurarse de que esté en 3 : 8E1

Luego de cambiar los parámetros anteriores guardamos en EEPRON con el bit 1 del registro CMI 8504 a 1.

Reiniciamos el Variador, con un Power Cycle / Apagar encender la etapa de control

O podemos reiniciar la etapa de control por comunicaciones con el Registro 7128 a 1

En resúmen:

Para poder volver a tener comunicación con el HMI y el Variador:

-Comunicar el Variador con un PC por Ethernet TCP o Modbus TCP desde el Puerto Ethernet Incorporado.

-Utilizar un Software como Modscan y leer/escribir registros modbus del variador

-Realizar un Factory Settings o Cambiar parámetros de comunicación manualmente.

-Asegurarse de guardar valores en EEPRON

-Reiniciar

-Probar en cualquiera de los 2 puertos Modbus si ya comunica el HMI.

Publicado para:Schneider Electric España
