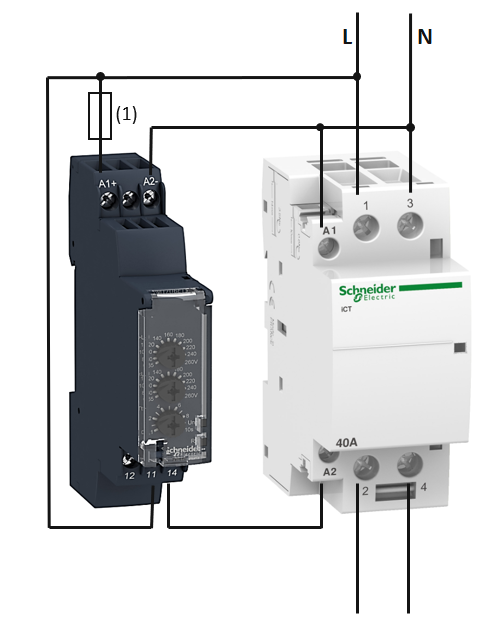

Σχέδιο καλωδίωσης του επιτηρητή RM17UBE15

Το παρακάτω σχέδιο αφορά επιτήρηση τάσης 230Vac (μονοφασικό δίκτυο) και εντολή σε ρελέ ισχύος με πηνίο 230Vac και 2 x NO επαφές.

(1) F1 1 A fast-acting fuse—UL = Class CC; IEC = gG
