Για να μπορέσετε να συνδέσετε προγραμματιζόμενα ρελέ πρώτης γενιάς Zelio (κωδικοί SR 1xx) σε έναν υπολογιστή που υποστηρίζει το λογισμικό προγραμματισμού ZelioSoft (κωδικός SR1SFT01) πρέπει να έχετε το καλώδιο προγραμματισμού SR1CBL01.

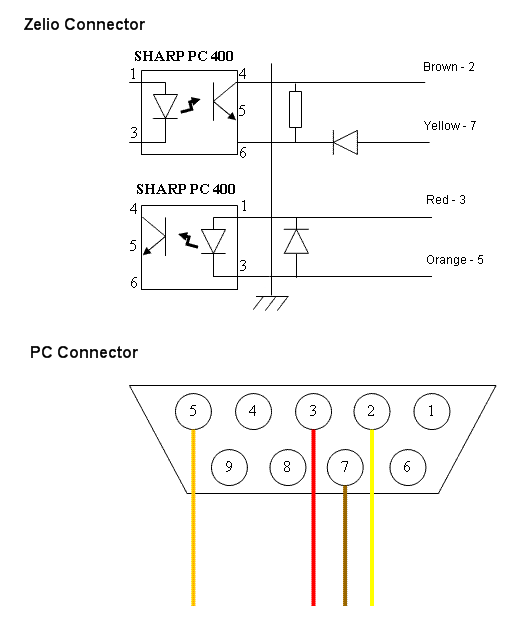

Το διάγραμμα καλωδίωσης έχει ως εξής:
Ακροδέκτης Zelio: καφέ: 2, κίτρινο: 7, κόκκινο: 3, πορτοκαλί: 5.
PC SubD9 : καφέ: 7, κίτρινο: 2, κόκκινο: 3, πορτοκαλί: 5.
Σημείωση!: Αυτό το καλώδιο και η διαμόρφωση αφορά την πρώτη γενιά Zelio Logic - Αυτά τα υλικά δεν είναι συμβατά με συσκευές SR2, Zelio Logic 2, ή Zeliosoft2 Λογισμικό προγραμματισμού.
Το διάγραμμα καλωδίωσης έχει ως εξής:
Ακροδέκτης Zelio: καφέ: 2, κίτρινο: 7, κόκκινο: 3, πορτοκαλί: 5.
PC SubD9 : καφέ: 7, κίτρινο: 2, κόκκινο: 3, πορτοκαλί: 5.
Σημείωση!: Αυτό το καλώδιο και η διαμόρφωση αφορά την πρώτη γενιά Zelio Logic - Αυτά τα υλικά δεν είναι συμβατά με συσκευές SR2, Zelio Logic 2, ή Zeliosoft2 Λογισμικό προγραμματισμού.
