Smart-UPS RTシリーズ (SURT, SURTA, SURTD) のバッテリー容量と火災予防条例の対象について記述しています。
【対象製品】
[販売中]
・ Smart-UPS SURTDシリーズ
SURTD6000RMXLJP3U
・ Smart-UPS SURTシリーズ
SURT18KRMXLJ
[販売終了製品]
・ Smart-UPS SURTAシリーズ
SURTA1500XLJ, SURTA2400XLJ
・Smart-UPS SURTシリーズ
SURT5000XLJ, SURT8000XLJ, SURT10000XLJ, SURT14KRMXLJ
1. 各UPSのバッテリー容量：
Smart-UPS SURTシリーズでは鉛蓄電池を使用しております。
各製品のバッテリー容量は以下の通りです。
単相3線モデル
| 本体・拡張バッテリー 型番 | バッテリー仕様 | バッテリー個数 | 1台あたりの バッテリー容量 (Wh) | 備考 |
| SURTD6000RMXLJP3U | 96VDC/5Ah | 2個 | 960Wh | |
| SURT192XLBPJ | 96VDC/5Ah | 4個 | 1920Wh | 拡張バッテリー |
SURT18KRMXLJ・SURT14KRMXLJ *1
| 本体・拡張バッテリー 型番 | バッテリー仕様 | バッテリー個数 | 1台あたりの バッテリー容量 (Wh) | 備考 |
| SURT18KRMXLJ | 96VDC/5Ah | 4個 | 1920Wh | |
| SURT14KRMXLJ *1 | 96VDC/5Ah | 4個 | 1920Wh | |
| SURT192RMXLBP2J | 96VDC/5Ah | 8個 | 3840Wh | 拡張バッテリー |
販売終了モデル
| 本体・拡張バッテリー 型番 | バッテリー仕様 | バッテリー個数 | 1台あたりの バッテリー容量 (Wh) | 備考 |
| SURTA1500XLJ | 48VDC/9Ah | 1個 | 432Wh | |
| SURTA48XLBPJ | 48VDC/9Ah | 2個 | 864Wh | 拡張バッテリー |
| SURTA2400XLJ | 96VDC/5Ah | 2個 | 960Wh | |
| SURT5000XLJ | 96VDC/5Ah | 2個 | 960Wh | |
| SURT8000XLJ | 96VDC/5Ah | 4個 | 1920Wh | |
| SURT10000XLJ | 96VDC/5Ah | 4個 | 1920Wh | |
| SURT192XLBPJ | 96VDC/5Ah | 4個 | 1920Wh | 拡張バッテリー |
2. 火災予防条例の規制対象に関して
* 火災予防条例について: 無停電電源装置を設置すること等により、バッテリ容量の合計が10kWh以上となるときは、
専用不燃区画に設置する必要があります(火災予防条例準則第11 条,13 条)。
20kWhを超える場合には所轄消防署にお問い合わせいただき所定の設置届書をご提出いただく必要があります。
【対象と容量について】
・単相3線モデル
SURTD6000RMXLJP3U
・ SURT18KRMXLJ・SURT14KRMXLJ
[販売終了製品]
・SURTA1500XLJ
・SURTA2400XLJ, SURT5000XLJ
・SURT8000XLJ, SURT10000XLJ
・単相3線モデル
SURTD6000RMXLJP3U
増設バッテリー(拡張バッテリーパック SURT192XLBPJ)5台目から火災予防条例の対象,
拡張バッテリー10台の場合には届け出が必要となります。
UPS本体 960Wh + 拡張バッテリー 1,920Wh × 5台 = 10,560Wh
UPS本体 960Wh + 拡張バッテリー 1,920Wh ×10台 = 20,160Wh
拡張バッテリー10台の場合には届け出が必要となります。
UPS本体 960Wh + 拡張バッテリー 1,920Wh × 5台 = 10,560Wh
UPS本体 960Wh + 拡張バッテリー 1,920Wh ×10台 = 20,160Wh

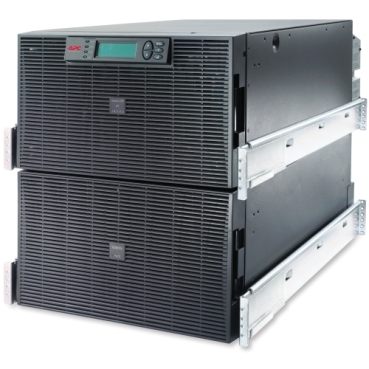

・ SURT18KRMXLJ・SURT14KRMXLJ
増設バッテリー(拡張バッテリーパック SURT192RMXLBP2J) 3台目から火災予防条例の対象,
拡張バッテリー5台以上の場合には届け出が必要となります。
UPS本体 1,920Wh + 拡張バッテリー 3,840Wh × 3台 = 13,440Wh
UPS本体 1,920Wh + 拡張バッテリー 3,840Wh × 5台 = 21,120Wh
拡張バッテリー5台以上の場合には届け出が必要となります。
UPS本体 1,920Wh + 拡張バッテリー 3,840Wh × 3台 = 13,440Wh
UPS本体 1,920Wh + 拡張バッテリー 3,840Wh × 5台 = 21,120Wh
[販売終了製品]

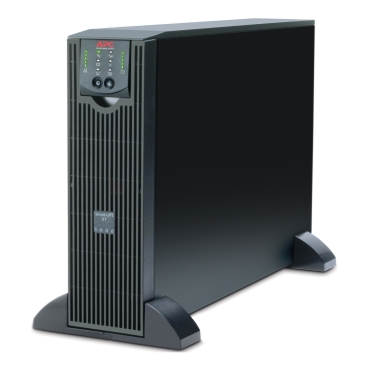

・SURTA1500XLJ
増設バッテリー(拡張バッテリーパック SURTA48XLBPJ)を最大10台まで接続可能ですが、
最大10台接続時の場合にも10kWhを超えないため火災予防条例の規制対象外となります。
最大10台接続時の場合にも10kWhを超えないため火災予防条例の規制対象外となります。

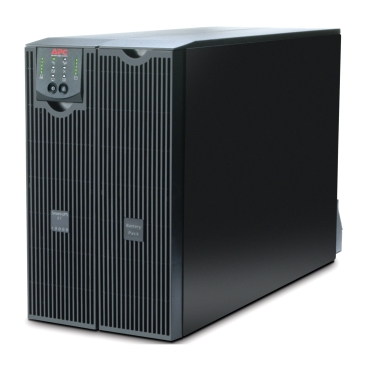

・SURTA2400XLJ, SURT5000XLJ
増設バッテリー(拡張バッテリーパック SURT192XLBPJ)5台目から火災予防条例の対象,
拡張バッテリー10台の場合には届け出が必要となります。
UPS本体 960Wh + 拡張バッテリー 1,920Wh × 5台 = 10,560Wh
UPS本体 960Wh + 拡張バッテリー 1,920Wh ×10台 = 20,160Wh
拡張バッテリー10台の場合には届け出が必要となります。
UPS本体 960Wh + 拡張バッテリー 1,920Wh × 5台 = 10,560Wh
UPS本体 960Wh + 拡張バッテリー 1,920Wh ×10台 = 20,160Wh

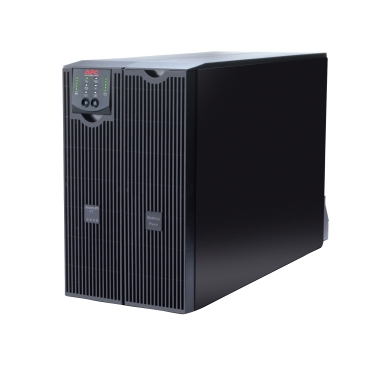

・SURT8000XLJ, SURT10000XLJ
増設バッテリー(拡張バッテリーパック SURT192XLBPJ)5台目から火災予防条例の対象,
拡張バッテリー10台の場合には届け出が必要となります。
UPS本体 1,920Wh + 拡張バッテリー 1,920Wh × 5台 = 11,520Wh
UPS本体 1,920Wh + 拡張バッテリー 1,920Wh ×10台 = 21,120Wh
拡張バッテリー10台の場合には届け出が必要となります。
UPS本体 1,920Wh + 拡張バッテリー 1,920Wh × 5台 = 11,520Wh
UPS本体 1,920Wh + 拡張バッテリー 1,920Wh ×10台 = 21,120Wh
