バッテリー交換手順 Smart-UPS SRT (SRT192BPJ, SRT192BP2J 拡張バッテリー)
SRT5KXLJ用拡張バッテリー (型番: SRT192BPJ), SRT8KXLJ, SRT10KXLJ用拡張バッテリー(型番: SRT192BP2J) のバッテリー交換手順についての説明です。
【はじめに】
SRT5KXLJ用拡張バッテリー (型番: SRT192BPJ), SRT8KXLJ, SRT10KXLJ用拡張バッテリー(型番: SRT192BP2J) の
交換用バッテリーキットは 拡張バッテリー1台あたり 型番: APCRBC140J ×2式 です。
作業にはバッテリーモジュールを留めているネジを外すためにプラスドライバーが必要となります。あらかじめご用意ください。
バッテリーモジュールは高電圧から絶縁されているため、バッテリーの交換は安全です。
その他、作業上の注意点 や ホットスワップによるバッテリー交換について などページ下部に記載しておりますのでご確認ください。
● 製品外観
*1 SRT192BPJ (SRT5KXLJ用拡張バッテリー), ( SRT192BP2J (SRT8KXLJ, SRT10KXLJ用拡張バッテリー)には、
計4本のバッテリーモジュールが必要になります。
交換にあたって、型番: APCRBC140J x2式 計4本用意してください。
【バッテリー交換手順】
● バッテリーの取り外し

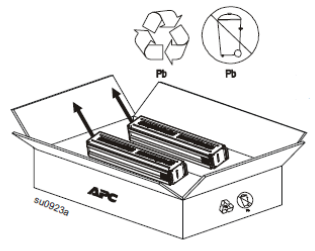

1. 交換用バッテリーキット(型番: APCRBC140J) の 2つの箱から 計4本つのバッテリーモジュールを取り出します。
![01 01](https://ckm-content.se.com/ckmContent/servlet/servlet.ImageServer?id=0158V00000DCJMFQA5&oid=00DA0000000abSmMAI)
![01 01](https://ckm-content.se.com/ckmContent/servlet/servlet.ImageServer?id=0158V00000DCJMFQA5&oid=00DA0000000abSmMAI)
2. フロントベゼルを外します。
![02 02](https://ckm-content.se.com/ckmContent/servlet/servlet.ImageServer?id=0158V00000DCJMGQA5&oid=00DA0000000abSmMAI)

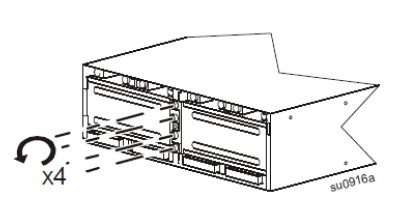

3. バッテリーカバーの 4つのネジを外します。
![03 03](https://ckm-content.se.com/ckmContent/servlet/servlet.ImageServer?id=0158V00000DCJMHQA5&oid=00DA0000000abSmMAI)
4. バッテリーカバーを開け、バッテリーコネクターを 4箇所外します。
![04 04](https://ckm-content.se.com/ckmContent/servlet/servlet.ImageServer?id=0158V00000DCJMIQA5&oid=00DA0000000abSmMAI)
5. バッテリーモジュールのハンドルをしっかり持って、バッテリーモジュールをゆっくりと装置内部から半分ほど引き出します。
次いで、バッテリーモジュール底面をしっかりと持って、UPS内部からバッテリーモジュールを取り出します。
バッテリーモジュールは4つあり、1本ずつ上記作業で取り出してください。
![05 05](https://ckm-content.se.com/ckmContent/servlet/servlet.ImageServer?id=0158V00000DCJMJQA5&oid=00DA0000000abSmMAI)
6. 取り出した古いバッテリーモジュールを梱包箱に梱包します。
(交換用バッテリーキットの箱は処分せずご使用済みのバッテリーの輸送にご利用ください。)
![06 06](https://ckm-content.se.com/ckmContent/servlet/servlet.ImageServer?id=0158V00000DCJMKQA5&oid=00DA0000000abSmMAI)
● 新しいバッテリーの装着

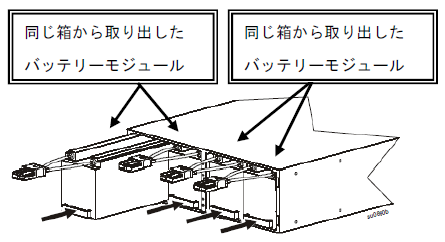

7. バッテリーモジュールを内部の取り付け溝に沿って、静かにスライドさせ挿入します。
交換用バッテリーキットには 2個のバッテリーモジュールが梱包されています。同じ箱から取り出したバッテリーモジュールはとなり同士に挿入する必要があります。
![07 07](https://ckm-content.se.com/ckmContent/servlet/servlet.ImageServer?id=0158V00000DCJMLQA5&oid=00DA0000000abSmMAI)
* 同じ箱から取り出したバッテリーモジュール2個をとなり同士に挿入しない場合、
バッテリーの寿命が通常よりも短くなる場合があります。

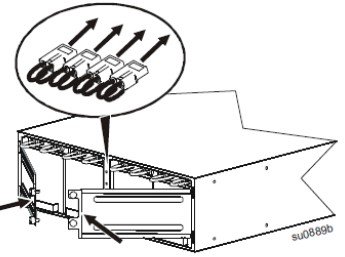

8. バッテリーコネクター 4箇所を本体のコネクターに接続します。
接続した後コネクターがしっかりと挿入されていることを確認してください。
![08 08](https://ckm-content.se.com/ckmContent/servlet/servlet.ImageServer?id=0158V00000DCJMMQA5&oid=00DA0000000abSmMAI)

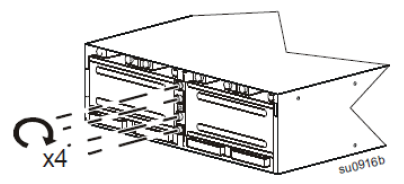

9. バッテリーカバーを閉じ、バッテリーカバーの 4つのネジを止めます。
![09 09](https://ckm-content.se.com/ckmContent/servlet/servlet.ImageServer?id=0158V00000DCJMNQA5&oid=00DA0000000abSmMAI)
10. フロントベゼルのフック(爪) が取り付け溝に挿入されていることを確認しながら、フロントベゼルをゆっくりとはめます。
![10 10](https://ckm-content.se.com/ckmContent/servlet/servlet.ImageServer?id=0158V00000DCJMOQA5&oid=00DA0000000abSmMAI)
【バッテリー交換後の操作】
● 電源停止での交換
電源を停止した状態でバッテリー交換をした場合には、電源起動ののち手動でバッテリー交換日付を設定してください。
上下の矢印のボタンを使い [メインメニュー] > [設定] > [バッテリー] > [インストール日付: 電池パック 1, RBCx/x ] を選択し、設定します。
● ホットスワップでの交換
・ バッテリー交換後に表示されるメッセージについて
交換用バッテリーカートリッジ(RBC)がインストールされると、
” 電池パック 1, RBCx/x 新RBC: ” と液晶画面上にバッテリー交換したかを確認するメッセージが表示されます。
” はい ” を選択してください。
UPSが現在の日付をバッテリーカートリッジ(RBC)のインストール日付として設定します。
[上記メッセージが表示されない場合]
上記 [電源停止時の交換] と同様の手順で設定してください。
バッテリー交換手順は以上です。交換後のバッテリーは、満充電まで約3時間かかります。
UPSの入力電源が来ていれば、出力オフ時でもバッテリーは充電されます。
----------
【ホットスワップでのバッテリー交換について】
本モデルは ”ホットスワップ(UPS本体の電源ONのまま)でのバッテリー交換が可能” です。
拡張バッテリーの内蔵バッテリーキットを外しているあいだ、万一電源障害が発生した場合はUPS本体のバッテリーより電源供給をいたします。
このため、UPS本体のバッテリー充電が十分であることを確認いただき、拡張バッテリーのバッテリー交換をおこなってください。
【ご注意】
・本モデルのバッテリーモジュールは1個で約18kgとなります。重量物ですので、お取り扱いには十分注意して2人以上で作業をおこなってください。
・本体を運搬する際は機器を水平に保ち移動してください。
【交換後の使用済みバッテリーについて】
・交換後の使用済みバッテリーについては、弊社で承っております。
送料元払い(お客様負担)となりますが、事前の申し込みや処理費用は不要です。
購入したバッテリーキットの梱包箱は捨てずに取り外したバッテリーの送付時にご利用ください。
参考: APC UPS 使用済みバッテリー発送方法
【参考】
・ファイルでの入手を希望の場合は仕様書にも記載があります。
対象UPSの仕様書をダウンロードし、”バッテリー交換”の項目をご確認ください。
参考: APCブランド UPS各製品 仕様書のリンク
