Network Management Card 3 (AP9640J, AP9641J) の設定ファイルのバックアップとリストア方法を説明します。
(以下、Network Management Cardは NMC と記載します)
【対象製品】
Network Management Card 3 (型番: AP9640J)
Network Management Card 3 EM (型番: AP9641J)
【概要】
Network Management Cardの設定内容は configファイル(.ini) に保存されます。
このconfig.iniファイルを使用して、NMCの設定のバックアップ・リストアが可能です。
設定ファイルを別途保存しておくことで、Network Management Cardの交換や
工場時リセットが必要になった場合にも設定ファイルをリストアすることで、すぐに設定を反映することができることから
設定内容の変更やファームウェアアップデート作業の前後に設定ファイルを保存されておくことを推奨いたします。
以下、Webユーザーインターフェースでの手順の説明です。
【手順】
[1] Webユーザーインターフェースを使用した手順
Webブラウザーより、Webユーザーインターフェースを使用してNMCの設定をバックアップ・リストアをします。
[ バックアップ手順 ]
NMCのWebユーザーインターフェースにアクセスします。
2. NMCのメニューから
[ 設定 (Configuration)▼ ] - [ 全般(General)▼ ] - [ ユーザー設定ファイル (User Config file)]
を選択します。(図1参照)

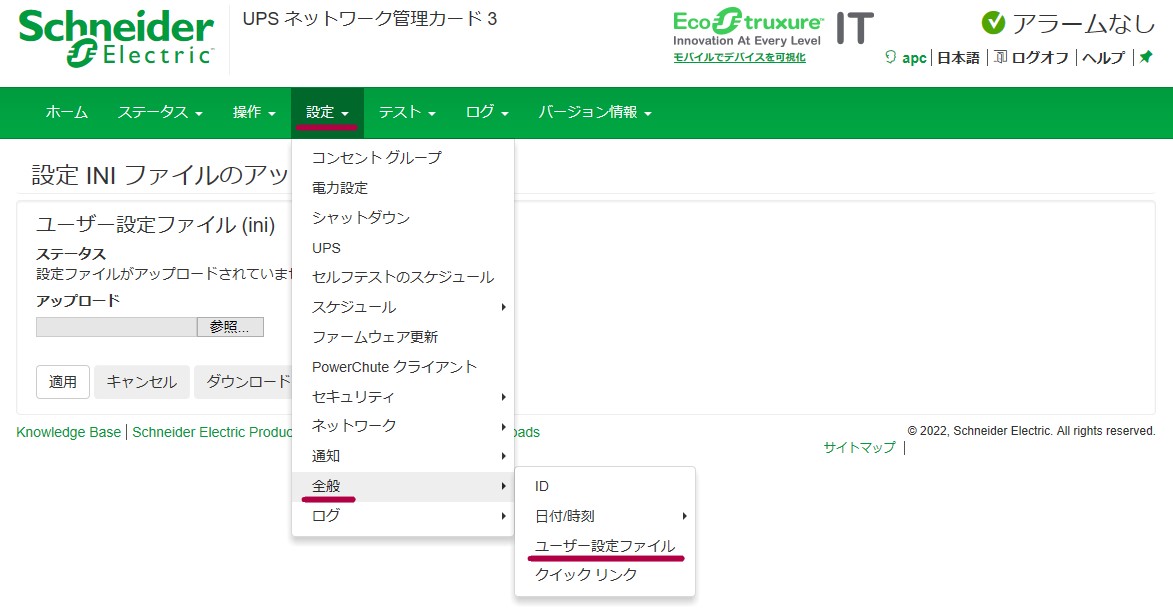

図1. 日本語: 設定メニュー 選択画面
3. [ ダウンロード (Download) ]をクリックします。(図2参照)
* ダウンロードしたデフォルトファイル名は config.ini です。(図3参照)

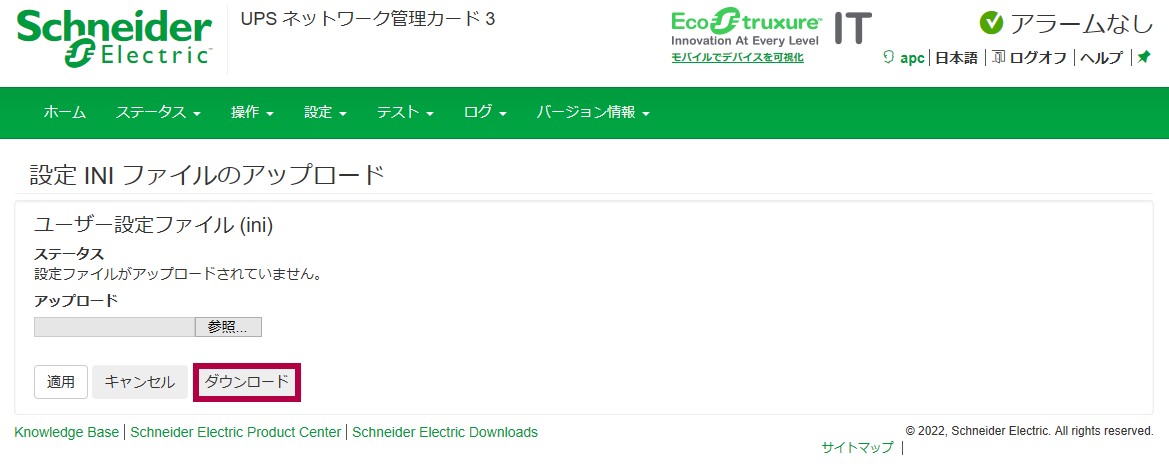

図2. 日本語: 設定iniファイル ダウンロード画面
図3. 英語: 設定iniファイル ダウンロード画面
以上でバックアップは完了です。
[ リストア手順 ]
NMCのWebユーザーインターフェースにアクセスします。
2. NMCのメニューから
[ 設定 (Configuration)▼ ] - [ 全般 (General)▼ ] - [ ユーザー設定ファイル (User Config file) ]
を選択します。(図1参照)
3. ” アップロード ” セクションの [ 参照 ] をクリックし、アップロードするconfig.iniファイルを選択する。
ファイルを選択し、[ 適用(Apply) ] をクリックするとアップロードを開始します。(図4,図5参照)
注意 : アップロード後、設定の再構築が開始されます。この間に"reboot"コマンドによる割り込みや、
カードの抜き差しなどは行わないでください。正常に起動しなくなる可能性があります

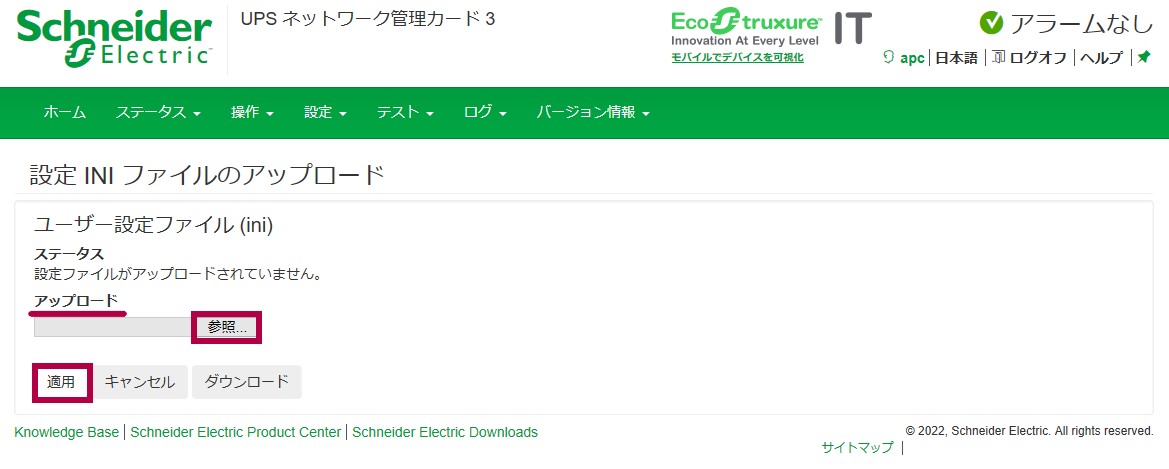

図4. 日本語: 設定iniファイル アップロード画面
図5. 英語: 設定iniファイル アップロード画面
4. イベントログに次のメッセージが記録されるまで待機してください。
"Configuration file upload complete, with <Number> valid value."
(<Number>には数値が入ります）
5. 上記イベント確認後、画面上部に"The system needs to reboot for a configuration change to take effect"が表示されている場合は、
右上の"Log Off"をクリックし、ログアウトしてください。
6. 設定反映のためのカードの自動再起動(リブート)が実行されるまで待機します。
・ 他のセッションが残っている場合は、自動再起動が実行されません。
すべてのセッションを切断してください。
● リストア完了の確認
手順は以上です。
