インバーター/ ATV6x0やATV9x0とLANケーブルで接続しSoMoveを使用するためにはどんな設定をすればよいですか？

以下、大きく2つの手順に沿ってご設定ください。
※PCのセキュリティなどによりLANケーブルでの接続ができない場合がございます。その場合は、専用ケーブル「TCSMCNAM3M002P」にてご対応ください。

■IPアドレスの設定について
1.　インバーター本体より[6 Communication] >> [6.1 Comm parameters] >> [Embd Eth Config] と選択します。
2.　以下の設定を行います。
- IP Mode Ether Embd：Fixed
- IP address：例）192.168.1.11
- Mask：例）255.255.255.0

3.　設定完了後、インバーターを再起動します。（画面が完全に消えたことを確認し、再度電源を入れてください）
4.　パソコンにてインバーターと同一のネットワークでIPアドレスを設定するため、コントロールパネルを開きます。
5.　コントロールパネル＞ネットワークとインターネット＞ネットワーク接続 を開き、
接続に使用するイーサネットアダプタのプロパティより「インターネット プロトコル バージョン4（TCP/IPv4）」のプロパティを開きます。
6.　インバーターと同一のネットワークでIPアドレスを固定で設定します。
- IPアドレス：例）192.168.1.251
- サブネットマスク：例）255.255.255.0

設定は以上で完了です。

■通信について
1.　イーサネットケーブルでPCとインバーターを接続します。
機種により位置やポート数が異なりますが、Ethernetと記載のあるポートをご使用ください。

2.　PCにてコマンドプロンプトを起動し、「ping 192.168.1.11」（インバーターのIPアドレス）を送信し、接続確認をします。
3.　接続が確認できれば、SoMoveを起動します。
4.　ホーム画面より「Edit Connection / Scan」を選択します。

5.　「Modbus TCP」を選択し、歯車マークのボタンを選択します。

6.　Target AddressにインバーターのIPアドレス（例：192.168.1.11）を入力しOKで閉じます。

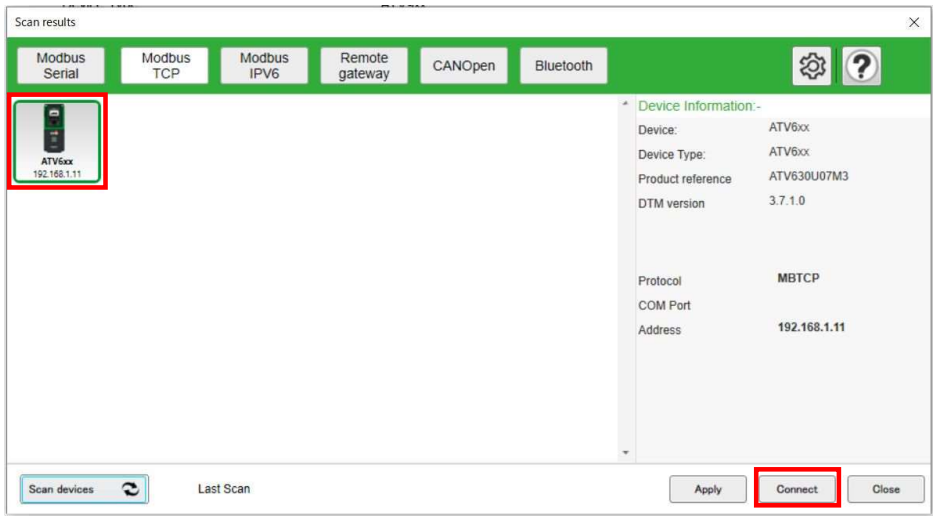

7.　Scan resultsのウィンドウに戻りますので、左下にある「Scan devices」をクリックすると、接続しているインバーターのシリーズ情報が表示されます。
機器の選択後、右下にあるConnectをクリックします。
8.　Login画面（パスワードの入力画面）が表示されますので、インバーターにて確認したパスワード（*1）を入力します。

*1　パスワード確認方法について
インバーター本体より[8 My preferences] >> [8.7 Webserver] >> [Webserver default pas..]を選択すると表示されます。

9.　接続時の警告が表示されますので、チェックボックスにチェックを入れてOKをクリックします。

10.　データのLoad（アップロード）が始まりますので少し待つと、以下のような画面が表示されます。

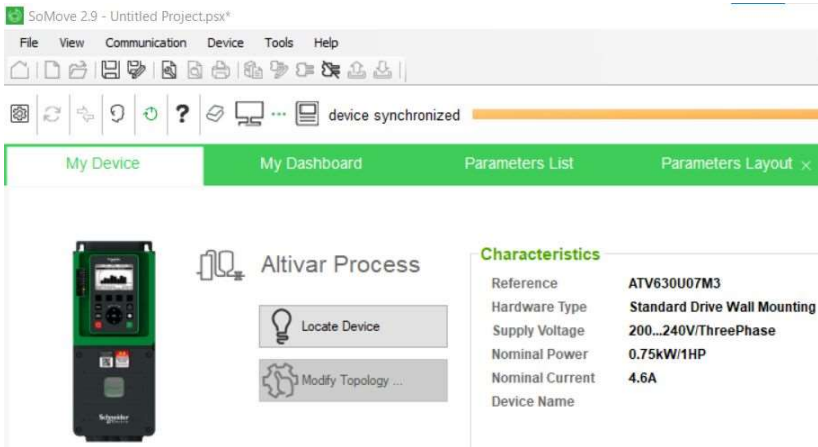

device synchronizedのオレンジ色のラインが接続していることを示しています。

以上で通信完了です。
