Network Management Card 3 付属USBケーブルによるIPアドレス設定方法

Network Management Card3に付属USBケーブルを使用した固定(静的)IPアドレス設定、
設定内容確認の方法についての説明です。

【対象製品】
Network Management Card 3 (AP9640J)
Network Management Card 3 EM (AP9641J)

Network Management Card 3の機能を内蔵する製品
・Smart-UPS SRTシリーズ
・ラックマウントPDU


はじめに
Network Management Card 3 は出荷時には DHCP & BOOTPによる自動割付に設定されており、
カードにデフォルトのIPアドレスは設定されておりません。
ご使用されるにあたり、固定(静的) IPアドレスを割り振る場合には製品に対して設定が必要になります。

以下、付属のUSBケーブルを使用して、ターミナル等を用いた固定(静的)IPアドレスの設定方法の説明です。
同様の方法にてNetwork Management Card 3に対して割り振ったIPアドレスが不明の場合や、
ネットワークでアクセス出来ない場合などにもNetwork Management Cardの状態を把握することが可能です。

TeraTermなど、ターミナルソフトウェアを予めコンピューターに用意のうえ、設定してください。

ご紹介  : UPS本体メニューでのIPアドレス設定方法 - 推奨設定方法 UPSにLCDパネルがついたモデルにNetwork Management Cardを装着する場合には、 UPS前面液晶パネルのメニュー画面からIPアドレスの設定, 確認が可能です。 UPS本体でIPアドレスを割り付ける場合には、 設定用のコンピューター, ターミナルソフトを用意する必要がありません。 ・Smart-UPS LCD SMTシリーズ, Smart-UPS X SMXシリーズ Network Management CardのIPアドレス Smart-UPS LCD (SMT/SMXシリーズ) 前面液晶パネルでの設定方法 ・Smart-UPS SRTシリーズ Network Management CardのIPアドレス Smart-UPS SRTシリーズ 前面液晶パネルでの設定方法 IPアドレスは上記のUPS本体メニューで設定いただくことを推奨しております

以下にmicroUSBを用いたターミナルソフトウェアでの設定方法について説明いたします。

【設定方法】
1. Network Management Card 3のUSBコンソールポートとコンピュータのComポートを
付属のmicroUSBケーブルで結線してください。 ^*1
この際にUPSに組み込んだNetwork Management Card 3が通電されて正常に起動して、
右側のステータスLEDが緑色に点灯していることを確認ください。

*1 ラックマウントPDUにはケーブルは付属されておりません。市販のmicro USBケーブルをご使用ください。

図1. Network Management Card 3 (AP9640J)のコンソールポートと付属ケーブル



図2. Smart-UPS SRTシリーズ Network Management Card 3内蔵モデルのコンソールポートの例







2. ポートの確認
付属のUSBケーブルとコンピューターを接続することで、デバイスとして認識され、
Windowsの場合には、デバイスマネージャーのポート (COM と LPT) の項目で、
"USB シリアル デバイス (COM4)" など、USBシリアルデバイスが接続されているポート番号が表示されます。^*2

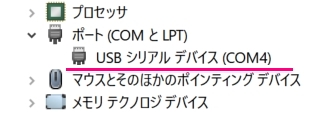

図3. Windows デバイスマネージャー表示例


*2 デバイス マネージャーにポート(COM と LPT)の項目が表示されていない場合には
デバイスマネージャーのメニュー 表示のなかの "非表示のデバイスの表示" を選択すると表示されます。


3. ターミナルプログラムを開きます。(例: teraTerm等 ）
シリアルポートの項目で、2.で確認したUSB Serial Portを選択します。

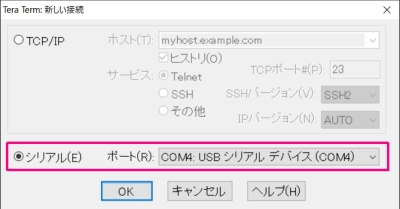

図3. Tera Term のシリアルポート指定の画面例


4. "Enterキー" を入力したうえで、
表示されるUser名、パスワードを入力します。

User Name :apc Password : ***

デフォルトはUser Name: apc、Password: apc いずれも小文字で" apc "です。

* スーパーユーザーアカウントの最初のログインでは、ユーザー名はapcになります。
ログイン後に新しいパスワードを入力するように要求されます

上記で認証されるとメニュー画面が表示されます。

以下の手順にてIPアドレスのマニュアル設定を行ってください。


5. tcpipコマンドを使い、各IP設定を行います。

Schneider Electric                      Network Management Card AOS    v2.5.0.8 (c) Copyright 2023 All Rights Reserved  Smart-UPS APP                  v2.5.0.6 ------------------------------------------------------------------------------- Name      : AP9640                                     Date : 01/01/2024 Contact   : Unknown                                   Time : 00:00:00 Location  : Unknown                                   User : Super User Up Time   : 0 Days 0 Hours 1 Minute            Stat : P+ N4? N6? A+ ------------------------------------------------------------------------------- IPv4               : Enabled            IPv6               : Enabled Ping Response      : Enabled ------------------------------------------------------------------------------- HTTP               : Enabled            HTTPS              : Enabled FTP                 : Disabled            Telnet             : Disabled SSH/SCP          : Enabled          SNMPv1             : Read/Write SNMPv3           : Disabled        Modbus TCP         : Disabled BACnet/IP       : Disabled ------------------------------------------------------------------------------- Super User         : Enabled            RADIUS             : Disabled Administrator      : Disabled           Device User        : Disabled Read-Only User     : Disabled           Network-Only User  : Disabled Type ? for command listing Use tcpip command for IP address(-i), subnet(-s), and gateway(-g) apc> tcpip - i　［IPv4アドレス] E000: Success Reboot required for change to take effect apc> tcpip - s　[サブネットマスク] E000: Success Reboot required for change to take effect Apc >tcpip - g　[デフォルトゲートウェイ] E000: Success Reboot required for change to take effect

例：

IPv4 アドレス設定	tcpip -i 192.168.0.10
サブネットマスク	tcpip -s 255.255.255.0
デフォルトゲートウェイ	tcpip -g 192.168.0.1

注: 上記のコマンドとスイッチ, 値の間にはそれぞれ ワンスペース入れます

6. 設定した各IP設定を適用するために一度rebootを行います。
* このリブートはNetwork Management Cardの再起動です。UPSの出力には影響ありません

apc>reboot E000: Success Reboot Management Interface Enter 'YES' to continue or <ENTER> to cancel : YES

7. ターミナルプログラムを一度閉じます


8. reboot完了まで待ち、再度ターミナルプログラムでアクセス、Enterを入力し、再度ログインを行います。

User Name   :apc Password : *** Schneider Electric                      Network Management Card AOS    v2.5.0.8 (c) Copyright 2023 All Rights Reserved  Smart-UPS APP                  v2.5.0.6 ------------------------------------------------------------------------------- Name      : AP9640                                     Date : 01/01/2024 Contact   : Unknown                                   Time : 00:00:00 Location  : Unknown                                   User : Super User Up Time   : 0 Days 0 Hours 1 Minute            Stat : P+ N4+ N6? A+ -------------------------------------------------------------------------------

* 7.のターミナルプログラムから抜けずに画面が出た場合やリブート前にエンターキーを押してアクセスすると
ブートモードに入り、BM> と表示されることがあります。
BM> と表示された場合には、 boot と入力してエンターでNetwork Management Card 3を起動してください


9. 設定した、各IP設定の状態を確認します。

apc>tcpip E000: Success IP Address: xxx.xxx.xxx.xxxx MAC Address: xxx.xxx.xxx.xxxx Subnet Mask: xxx.xxx.xxx.xxxx Gateway: xxx.xxx.xxx.xxxx Domain Name: example.com Host Name: APC

10. Network Management Card 2からログアウトします。

apc>quit Bye

11. 設定終了です。

Network Management Card 3と接続しているUSBケーブルを取り外してください。

Webブラウザ等でネットワーク経由でのログイン可能です。
USBケーブルを抜いた状態でアクセスしてもログインが出来ない場合には
項目1〜8に従い、設定したIPアドレスが反映されているか確認をしてください。
