신형 EOCR PFZ/PMZ, nEOCR and ISEM 제품의 4-20mA Loop power 출력 결선방법을 알고 싶습니다.

EOCR의 420mA 출력설계는 신형 PMZ/PFZ and nEOCR and ISEM 모두 동일하므로 아래를 참조하시기 바랍니다.

참고로, 제품 매뉴얼에 4-20mA연결에 대한 주의 문구를 추가하여 홈페이지에 올려 놓았습니다.

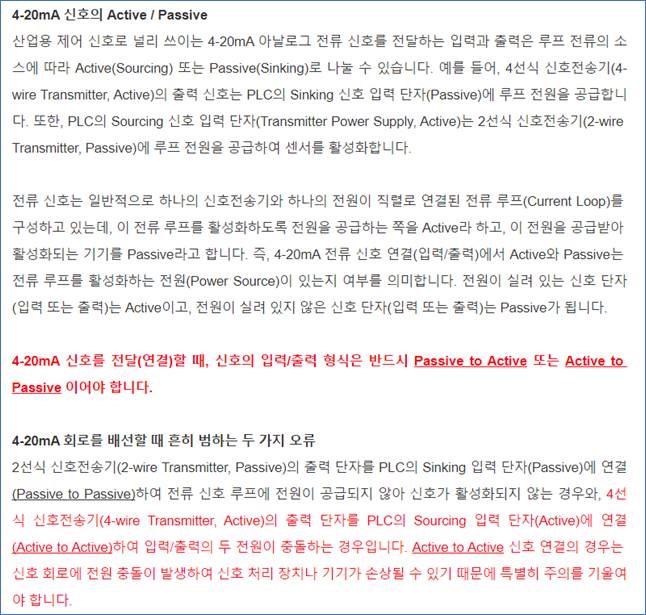

• EOCR의아나로그전류(420mA ) 신호출력은전원이실려있는 4선식(Active)이므로입력측은반드시 2선식(Passive)으로연결해야합니다.

첨부파일을 참조하시기 바랍니다.
