Формула для расчета времени автономной работы ИБП

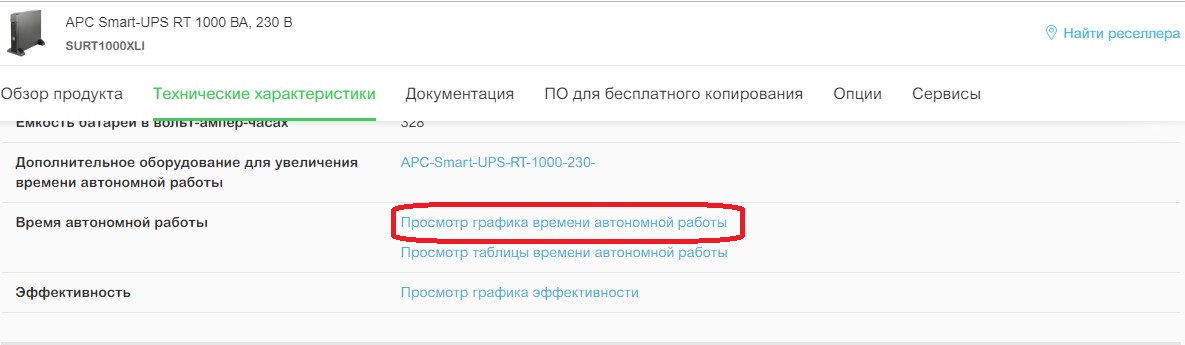

Расчет времени автономной работы ИБП осуществляется на основе уже готовых графиков, которые представлены на сайте для конкретной модели ИБП. Подводя курсор мышки к интересующей точке графика можно увидеть время работы ИБП на выбранную нагрузку. Рассмотрим график для ИБП SURT1000XLI:

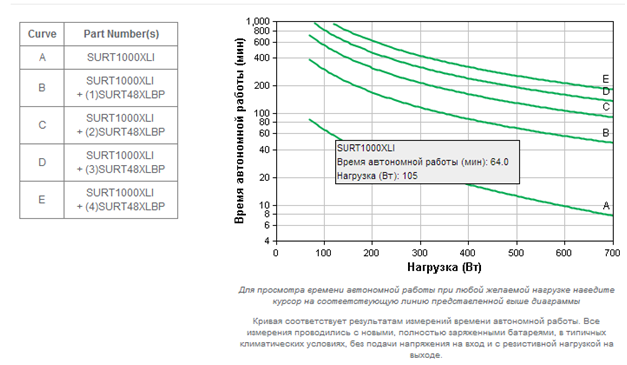

По горизонтальной оси откладывается мощность нагрузки. По вертикальной оси – время автономной работы. Если ИБП допускает подключение дополнительных внешних батарей, то даются дополнительные кривые времени работы с разным числом внешних батарей.

Отметим, что время работы зависит от многих факторов, характера нагрузки. Указанные кривые используют для общей оценки времени работы.

Бывают ситуации, когда интересует получение формулы.

Для  получения формулы аппроксимации запишем в таблицу данные выделенных точек графика с шагом в 5Вт:

100Вт 66,5мин

105Вт 64мин

110Вт 61,6мин

115Вт 59,4мин

120Вт 57,4 мин

125Вт 56,4 мин - эти данные появляются на графике, если подвести курсор мыши к линии графика (данные приведены для примера, текущую информацию нужно смотреть для конкретной модели ИБП на сайте).

Промежуточные значения можно аппроксимировать каким-либо удобным способом, получив нужную формулу. При таком подходе промежуточные значения нагрузки (например, 101Вт) уклоняются от точек графика на величину порядка 1%. С другой стороны влияние точности измерений может быть на уровне порядка 10%. По этой причине на практике для оценки времени работы удобнее использовать графики времени работы, которые для большинства моделей представлены на сайте производителя.

Если у Вас есть вопросы по продуктам APC, обращайтесь в техническую поддержку APC by Schneider-electric.
