Вопрос (Проблема):
Как импортировать символы из Somachine Basic в Vijeo Designer?

Серия/Окружение/Версии:
Somachine Basic, Vijeo Designer

Решение:
Используя SoMachine Basic и SoMachine Central

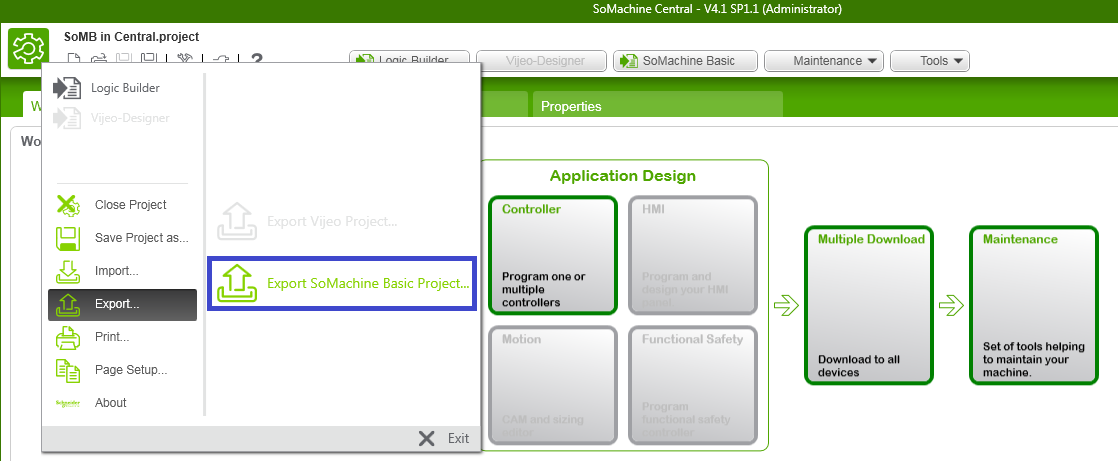

1. Сначала нужно экспортировать проект как  "SoMachine Basic project" (вложение 1).
2. Во-вторых, в Vijeo Designer:
- добавить в диспетчере ввода-вывода (IO Manager) устройство Modbus TCP / IP и выберать Modbus Equipment;

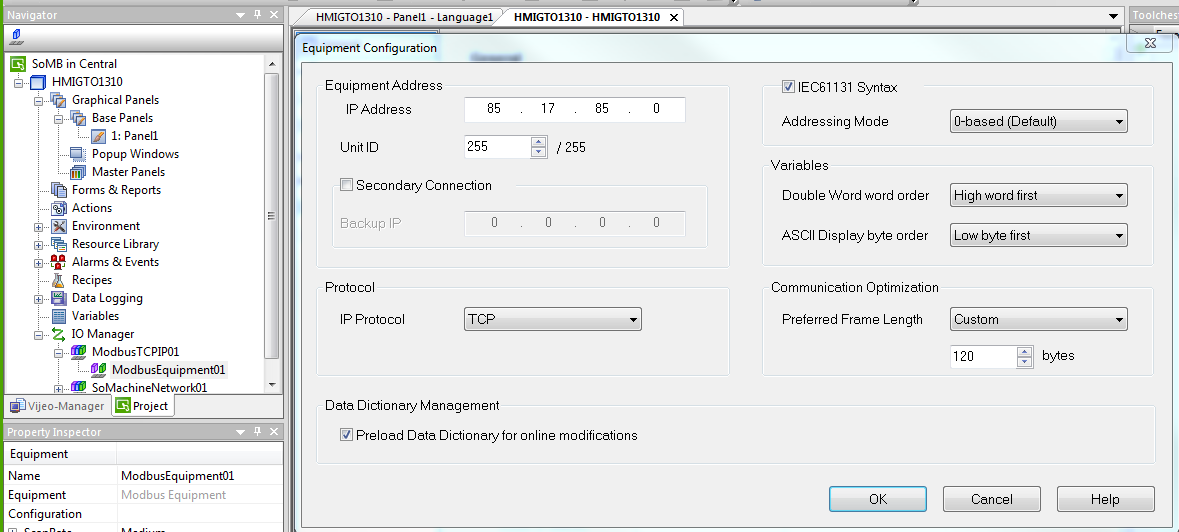

- написать IP-адрес ПЛК M221 и установить флажок IEC61131. Кроме того, необходимо выбрать порядок двойных слов. (см вложение 2);

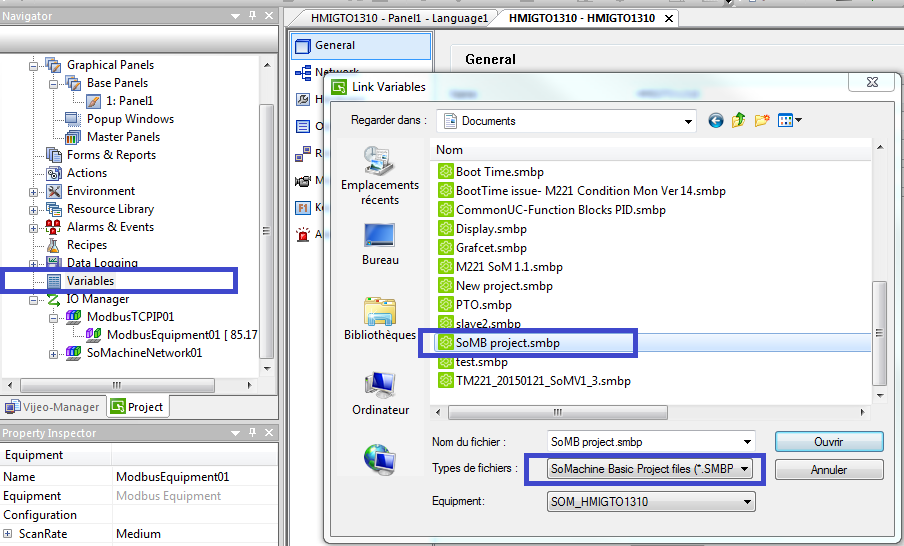

- сделайте правый щелчок в поле "Variables”, выберите "Link Variables", выберите файлы типа  "*.SMPB" и затем выберете проект (см вложение 3);

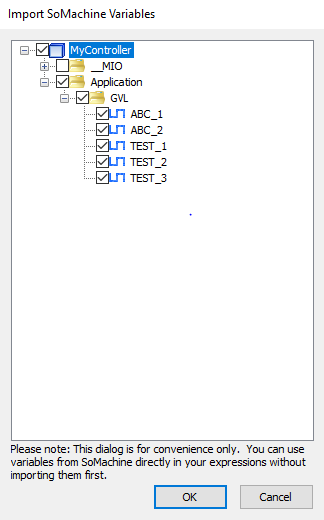

- теперь можно выбрать символы, которые требуется импортировать.

Используя  автономную версию SoMachine Basic standalone
В Vijeo designer:
- добавить в диспетчере ввода-вывода (IO Manager) устройство Modbus TCP / IP и выберать Modbus Equipment;
- написать IP-адрес ПЛК M221 и установить флажок IEC61131. Кроме того, необходимо выбрать порядок двойных слов. (см вложение 2);
- сделайте правый щелчок в поле "Variables”, выберите "Link Variables", выберите файлы типа  "*.SMPB" и затем выберете проект (см вложение 3);
- теперь можно выбрать символы, которые требуется импортировать.

Вы также можете дополнительно ознакомиться с нашим видео-материалом:
