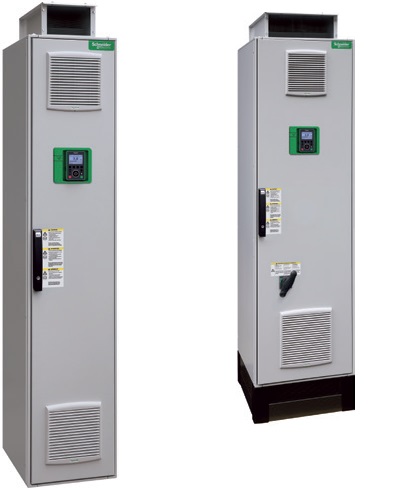

Преобразователи частоты шкафного исполнения ATV630C11N4F..ATV630C31N4F (IP21)/ATV650C11N4F..ATV650C31N4F (IP54) являются комплектным электприводом и рассчитаны на подключение двигателей в диапазоне 110..315 кВт.
Технические данные приведены в Каталоге, стр.22,23:
https://schneider-electric.box.com/s/nni2jv2ifenpng1i3kf88i4twlycn0k3




















Комплектация ПЧ включает:

• Силовую часть и блок управления;
• Предохранители для защиты полупроводниковых элементов;
• Сетевые дроссели;
• Фильтры dU/dt;
• Отдельные шины для подключения кабелей питающей сети и кабелей двигателя.

Преобразователи частоты со степенью защиты IP 54 дополнительно содержат:

• Разъединитель с рукояткой, вынесенной на дверь шкафа;
• Систему разделения потоков воздуха охлаждения силовой части и цепей управления, для работы в условиях очень сильного загрязнения и оптимизации теплового режима.

Схемы ПЧ:
https://schneider-electric.box.com/s/cjrganxc7288b67rgczrzm8ch8em2erg
https://schneider-electric.box.com/s/92qzxc70oqpvmjw6h5bsn4cqjaprm6dk

Чертеж шкафа (ATV650C31N4F):
https://schneider-electric.box.com/s/bjbt5z6mrp0qgdqcgpbl20134ggzpm33

В ПЧ шкафного исполнения нельзя установить дополнительные опции, которые требуют увеличения пространства шкафа. Установка дополнительной карты в ПЧ, естественно, возможна.

В общем случае, если требуется комплектный электропривод в диапазоне мощностей 110 .. 1200 кВт по спецификации заказчика, то Schneider Electric может произвести этот ПЧ.
Это может быть как привод с уровнем THDi<48% (ATV660), так и низкогармонический привод с THDi<5% (ATV680).
См. Каталоги:
ATV660:
https://schneider-electric.box.com/s/sbpgz27ig6drsszps605meh2wbx97hhe
ATV680:
https://schneider-electric.box.com/s/znamf6fr2k1gr2hdu7b43bo1znjk8cgn

Заказ производится по опросному листу, заполняемому заказчиком.

Для заказа комплектного электропривода просьба обращаться:
