¿Cuáles son las distancias de separación que hay que dejar entre las paredes, o rejas de separación, y los transformadores Trihal de Ecodiseño?

Los devanados encapsulados y las conexiones no ofrecen protección contra el contacto directo de estas partes con el transformador en tensión .
Las distancias de separación que se deben dejar entre las paredes, o rejas de separación, y los transformadores Trihal de Ecodiseño, tanto sin envolvente (IP00), como con envolvente (IP31), son las definidas en las figuras adjuntas:

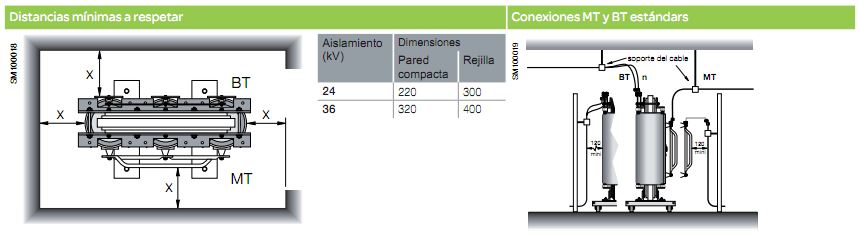

• Sin envolvente (IP00)

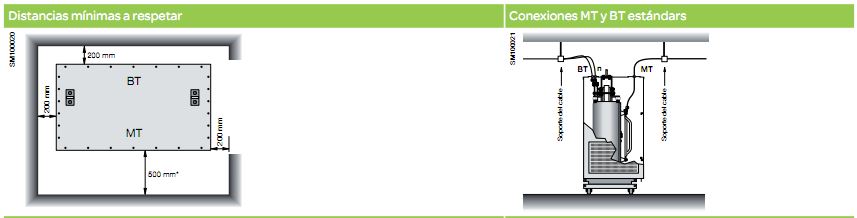

• Con envolvente (IP31)
