Problema:
¿Qué configuraciones de amperios están disponibles en los interruptores de marco PowerPact H, J y L?
Línea de Producto:
PowerPact H, J y L cortacircuitos
Ambiente:
Esto se aplica a todos los interruptores PowerPact H, J y L con cualquier unidad de control Micrologic.
Causa:
El producto se compró antes de que se conociera la corriente de carga completa del sistema y la clasificación de amperios del interruptor debe cambiarse sin reemplazarlo.
Solución:
Aquí están las configuraciones disponibles para el PowerPact H, J y L cortacircuitos con unidades de arranque estándar de Micrologic.
Si se utiliza un amperímetro Micrologic o unidades de disparo de energía, cada una de estas configuraciones puede ajustarse abajo de 1A a la vez hasta el ajuste mínimo utilizando la pantalla de la unidad de disparo.
Una vez completado, se puede agregar un MICROTUSEAL a la parte frontal de la unidad de disparo para evitar la manipulación de los ajustes.
Figura de H y J




Figura de L



¿Qué configuraciones de amperios están disponibles en los interruptores de marco PowerPact H, J y L?
Línea de Producto:
PowerPact H, J y L cortacircuitos
Ambiente:
Esto se aplica a todos los interruptores PowerPact H, J y L con cualquier unidad de control Micrologic.
Causa:
El producto se compró antes de que se conociera la corriente de carga completa del sistema y la clasificación de amperios del interruptor debe cambiarse sin reemplazarlo.
Solución:
Aquí están las configuraciones disponibles para el PowerPact H, J y L cortacircuitos con unidades de arranque estándar de Micrologic.
Si In es igual a... | entonces los ajustes de Ir disponibles son ... |
---|---|
60 A | 15, 20, 25, 30, 35, 40, 45, 50, 60 A |
100 A | 35, 40, 45, 50, 60, 70, 80, 90, 100 A |
150 A | 50, 60, 70, 80, 90, 100, 110, 125, 150 A |
250 A | 70, 80, 100, 125, 150, 175, 200, 225, 250 A |
400 A | 125, 150, 175, 200, 225, 250, 300, 350, 400 A |
600 A | 200, 225, 250, 300, 350, 400, 450, 500, 600 A |
Si se utiliza un amperímetro Micrologic o unidades de disparo de energía, cada una de estas configuraciones puede ajustarse abajo de 1A a la vez hasta el ajuste mínimo utilizando la pantalla de la unidad de disparo.
Una vez completado, se puede agregar un MICROTUSEAL a la parte frontal de la unidad de disparo para evitar la manipulación de los ajustes.
- Los interruptores automáticos de I-Line L con unidades de disparo avanzadas (amperímetro o tipo Energy) están disponibles solo con un sensor de 400A o 600A.
- Los ajustes por debajo del ajuste mínimo de marcación no son posibles. La configuración por encima de la configuración máxima del dial no es posible.
- No se dispone de clasificaciones del 100% para el sensor de 600A.
- NOTA: la clasificación de amperios en los interruptores magnético-térmicos de marco H y J NO se puede ajustar, sin embargo, puede ajustar la configuración de disparo magnético en los interruptores de magnetismo de marco-J.

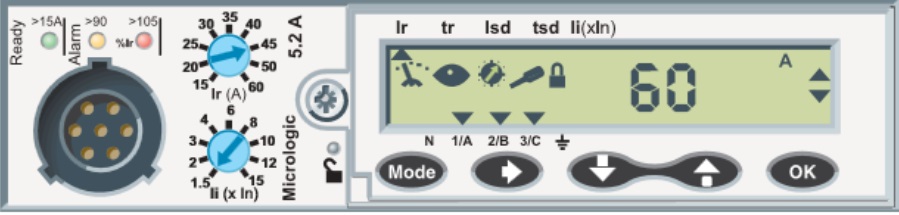

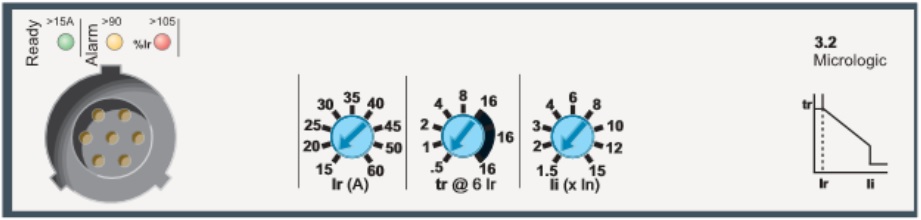

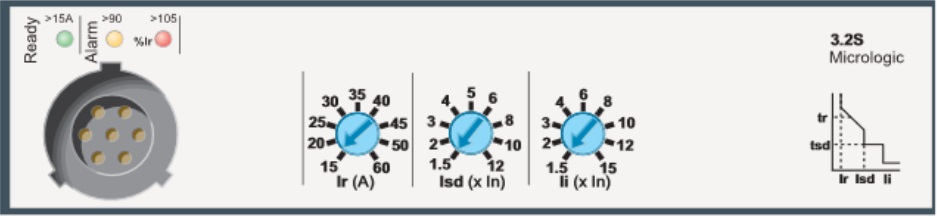

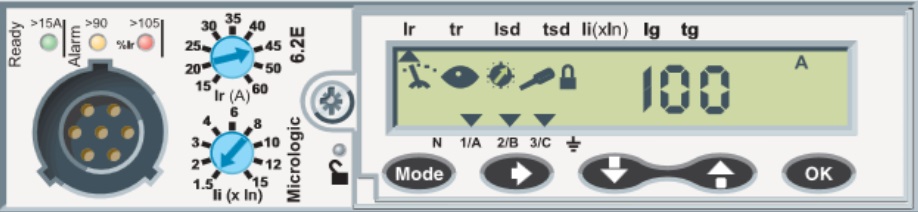

Figura de H y J

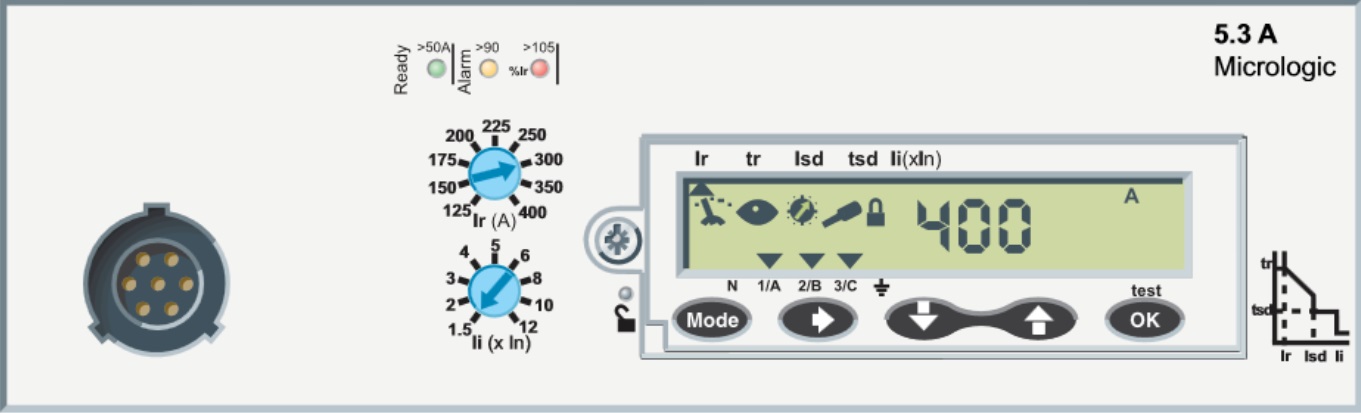

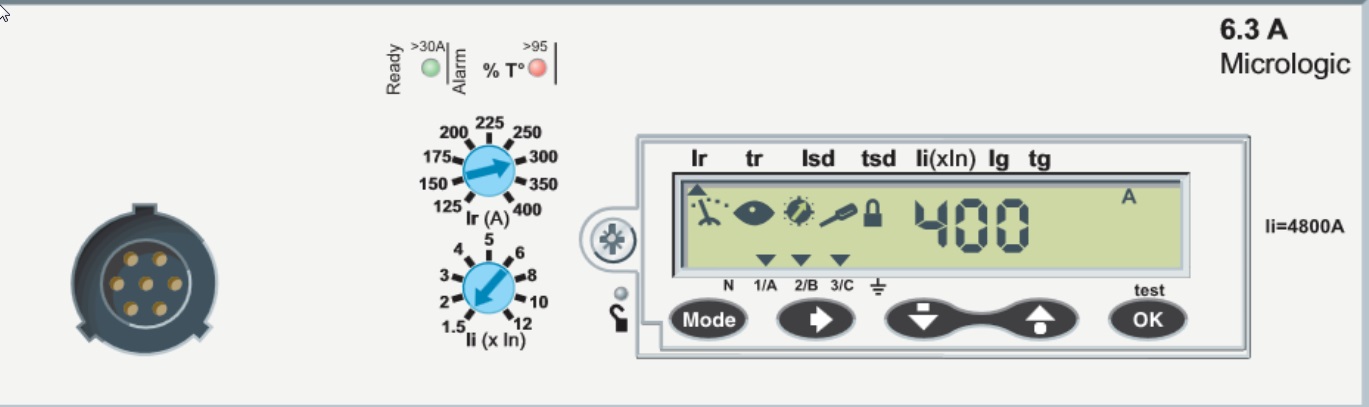

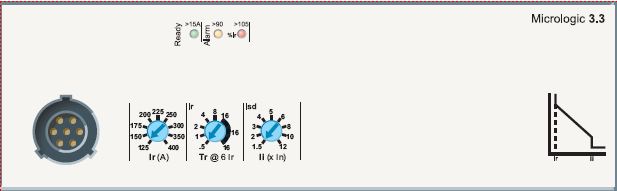

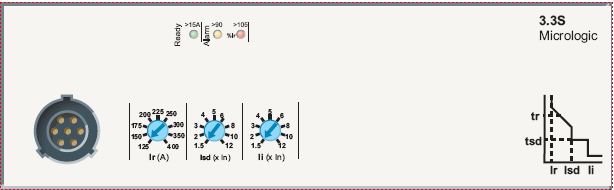

Figura de L
