Ubicaciones de los componentes Uniflair Agua Helada

Problema:
Este documento describe e ilustra las ubicaciones de los componentes de Uniflair para las unidades de agua helada.

Línea de productos:
Uniflair TDCV1000-4000D, Uniflair TDCV1000-4000G

Entorno:
Todos los números de serie

Causa:
Procedimientos de instalación, servicio técnico

Resolución:

Antes de comenzar: lea este procedimiento de seguridad

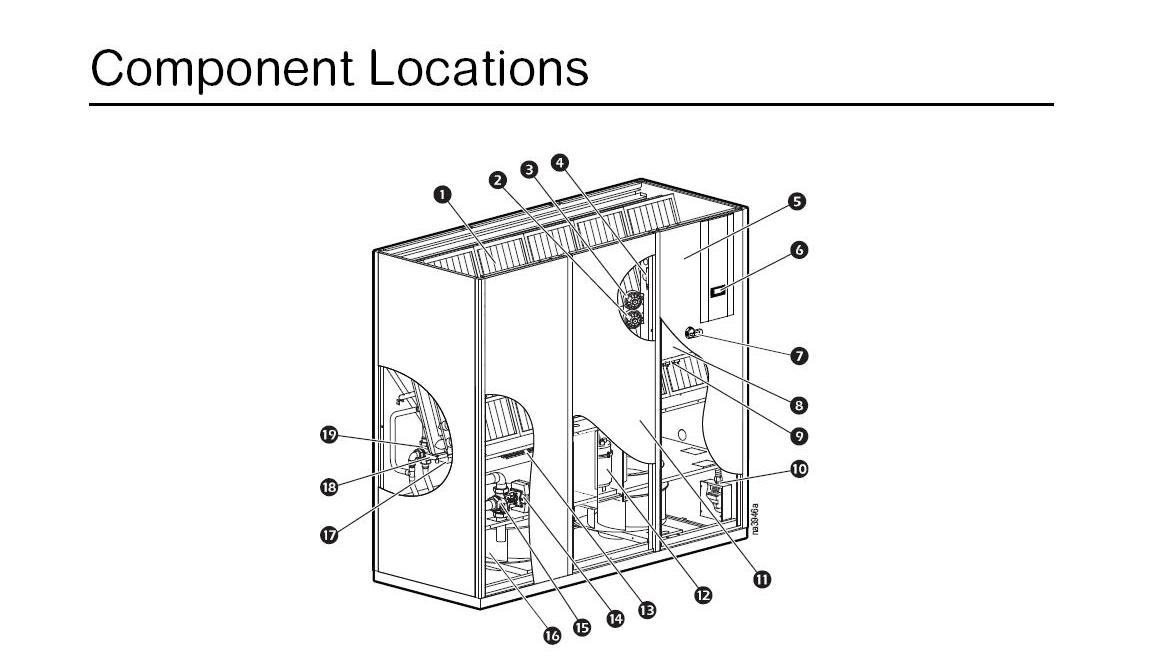

1) Componentes:

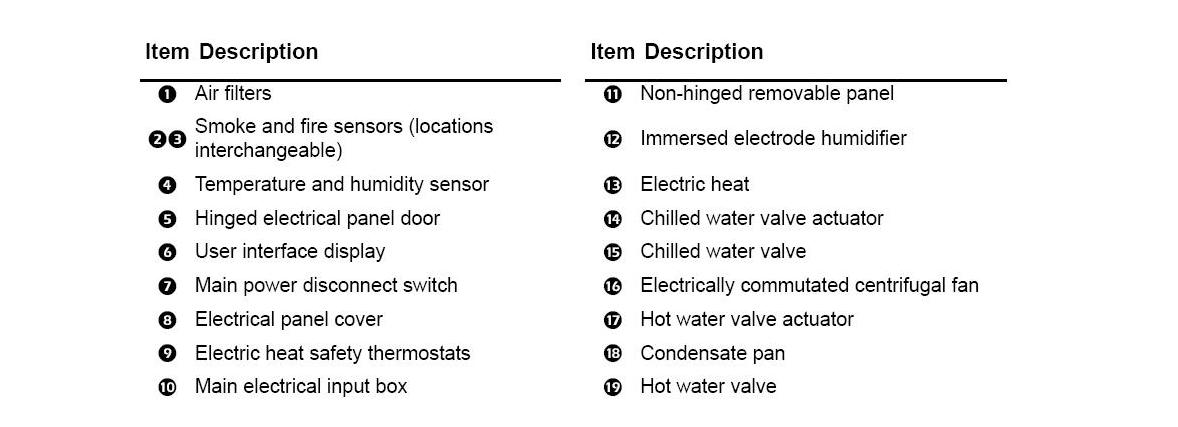

2) Descripción de partes:

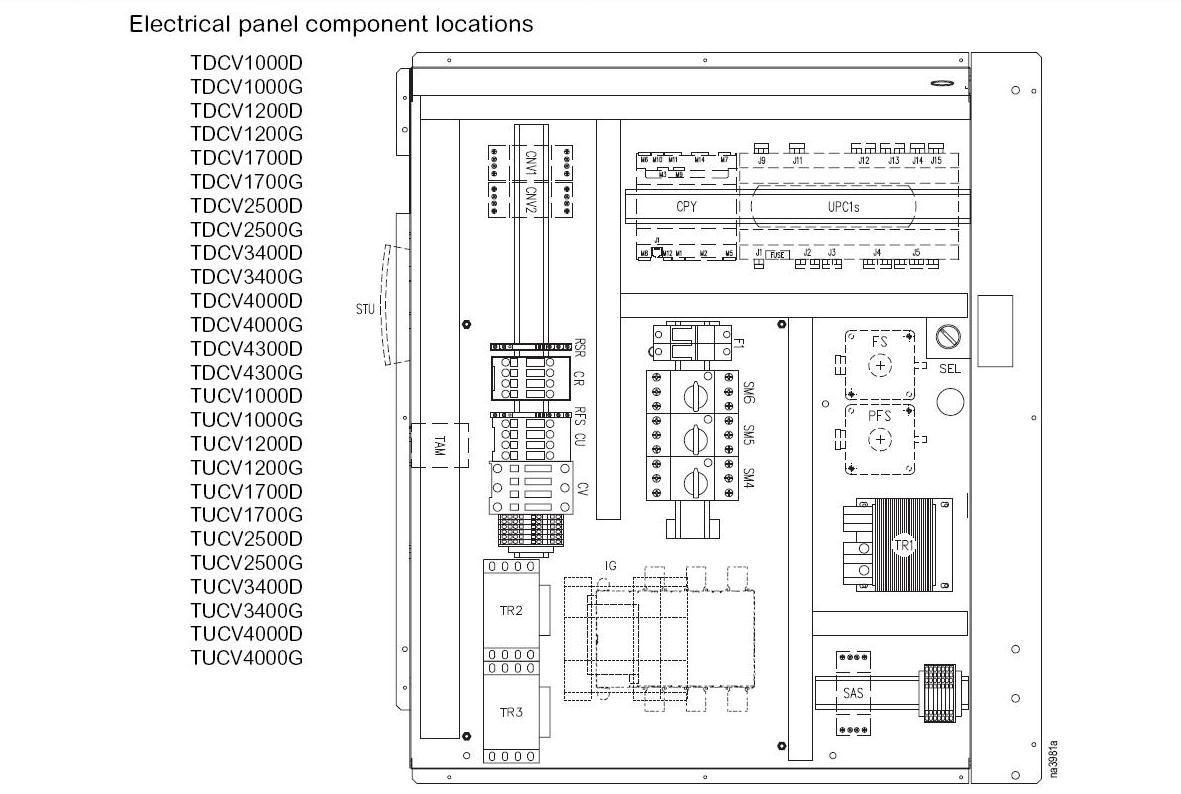

3) Panel eléctrico:

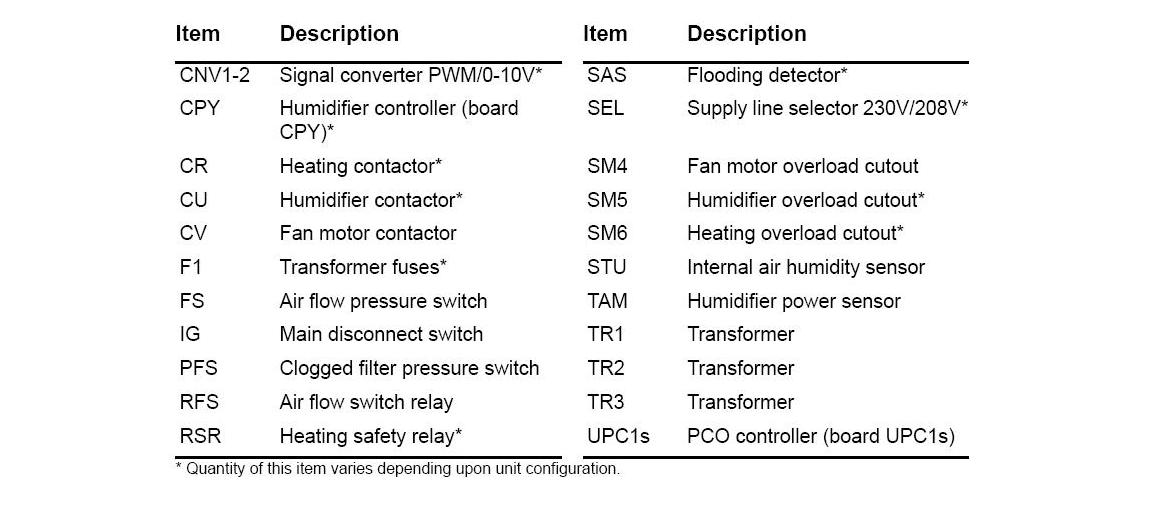

4) Listado:


Si necesitas mayor detalle, favor de accesar el manual de instalación anexo a este documento.
