¿Los tornillos de fijación para los interruptores I-Line Powerpact (marco B, H, J y L) se enroscan en los mismos orificios en la parte posterior del interior del tablero, como los interruptores más antiguos (marco FA y KA) ya obsoletos?
Problema:
Cambios en el montaje de los interruptores Powerpact de marco B, H y J en comparación con el de los interruptores obsoletos FA y KA.
Línea de productos:
Tableros I-Line
Entorno:
Instalación/Setup
Resolución:

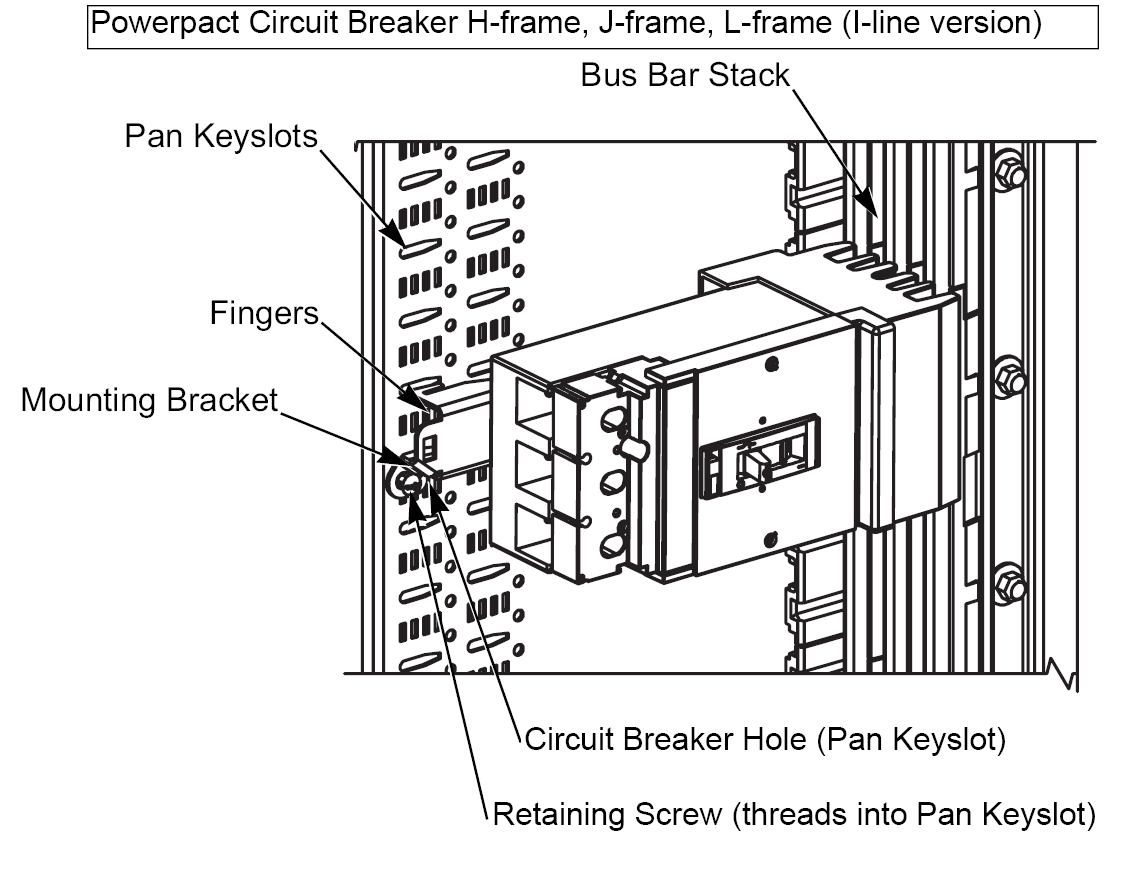

Anteriormente algunos tornillos de fijación de los interruptores I-Line eran montados en una abertura rectangular del interior (por ejemplo, los interruptores FA, KA, LA). Sin embargo, para algunos de los interruptores más nuevos (Powerpact marco B, H, J y L), el tornillo de fijación realmente se enrosca en la abertura alargada en forma de lágrima.
Debido a la diferencia en la longitud del interruptor Powerpact, el tornillo de fijación se introduce en una abertura diferente a la de los interruptores más antiguos. El propósito del tornillo de fijación es evitar que el interruptor se extraiga del bus. Una vez finalizada la instalación, con el interrumptor colocado en su sitio y el marco del frente muerto del panel instalado, el interruptor estará montado correctamente según el diseño.
NOTA: Se aplica a las versiones I-Line de interruptores Powerpact marco B, H, J y L, como todos los interruptores con prefijo BDA, BGA BJA HDA HGA HJA HLA JDA JGA JLA JLA LDA LGA LJA LLA
Cambios en el montaje de los interruptores Powerpact de marco B, H y J en comparación con el de los interruptores obsoletos FA y KA.
Línea de productos:
Tableros I-Line
Entorno:
Instalación/Setup
Resolución:
Anteriormente algunos tornillos de fijación de los interruptores I-Line eran montados en una abertura rectangular del interior (por ejemplo, los interruptores FA, KA, LA). Sin embargo, para algunos de los interruptores más nuevos (Powerpact marco B, H, J y L), el tornillo de fijación realmente se enrosca en la abertura alargada en forma de lágrima.
Debido a la diferencia en la longitud del interruptor Powerpact, el tornillo de fijación se introduce en una abertura diferente a la de los interruptores más antiguos. El propósito del tornillo de fijación es evitar que el interruptor se extraiga del bus. Una vez finalizada la instalación, con el interrumptor colocado en su sitio y el marco del frente muerto del panel instalado, el interruptor estará montado correctamente según el diseño.
NOTA: Se aplica a las versiones I-Line de interruptores Powerpact marco B, H, J y L, como todos los interruptores con prefijo BDA, BGA BJA HDA HGA HJA HLA JDA JGA JLA JLA LDA LGA LJA LLA
